Конфигуратор vPACS

Краткий обзор приложения «Конфигуратор vPACS»

Приложение "Конфигуратор vPACS" входит в состав интеграционной платформы и используется для запуска интеллектуального электронного устройства (IED) на основе загруженной в приложение конфигурации.

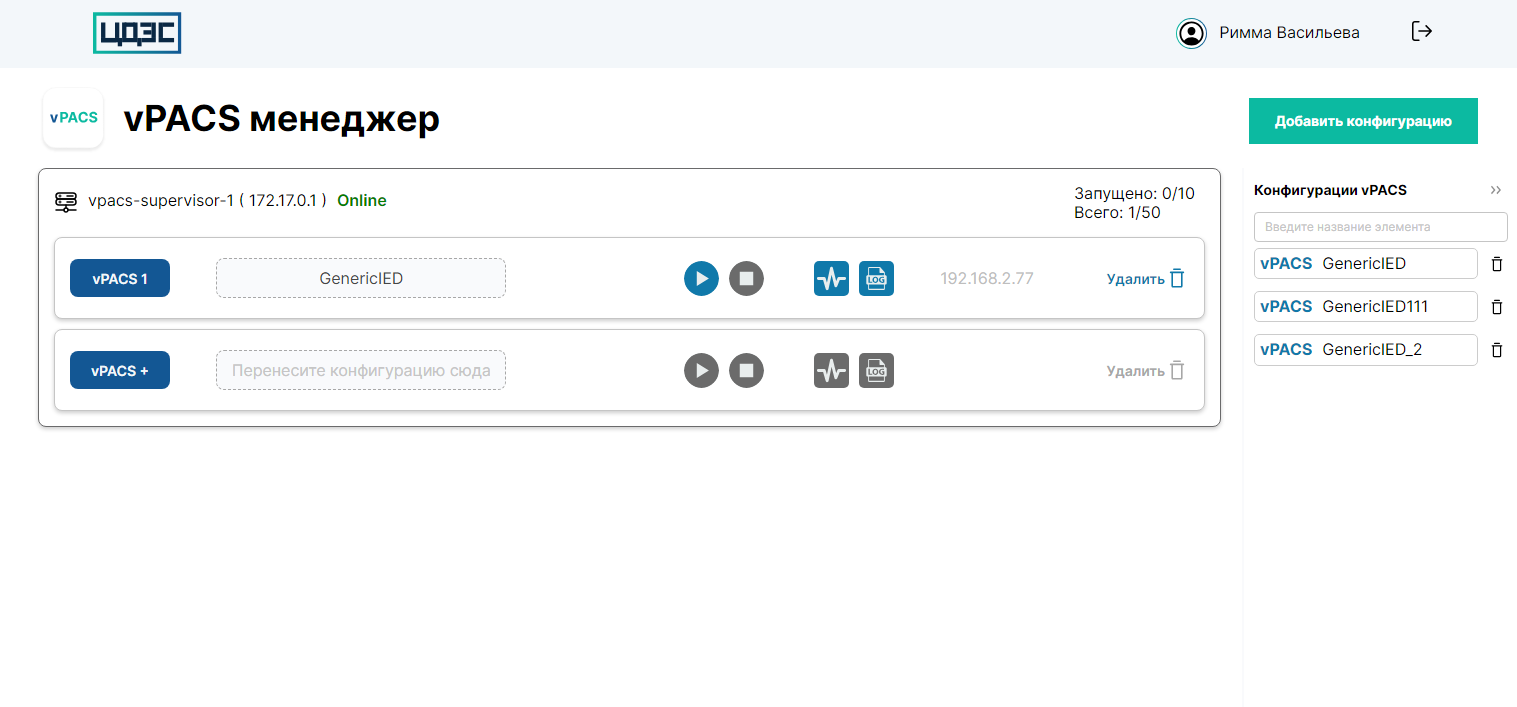

Конфигурации vPACS

В библиотеке "Конфигурации vPACS" отображаются импортированные в приложение конфигурации устройств. Конфигурации vPACS могут быть импортированы из файла или импортирваны из приложения "Конфигуратор логики vPACS".

Импорт конфигурации

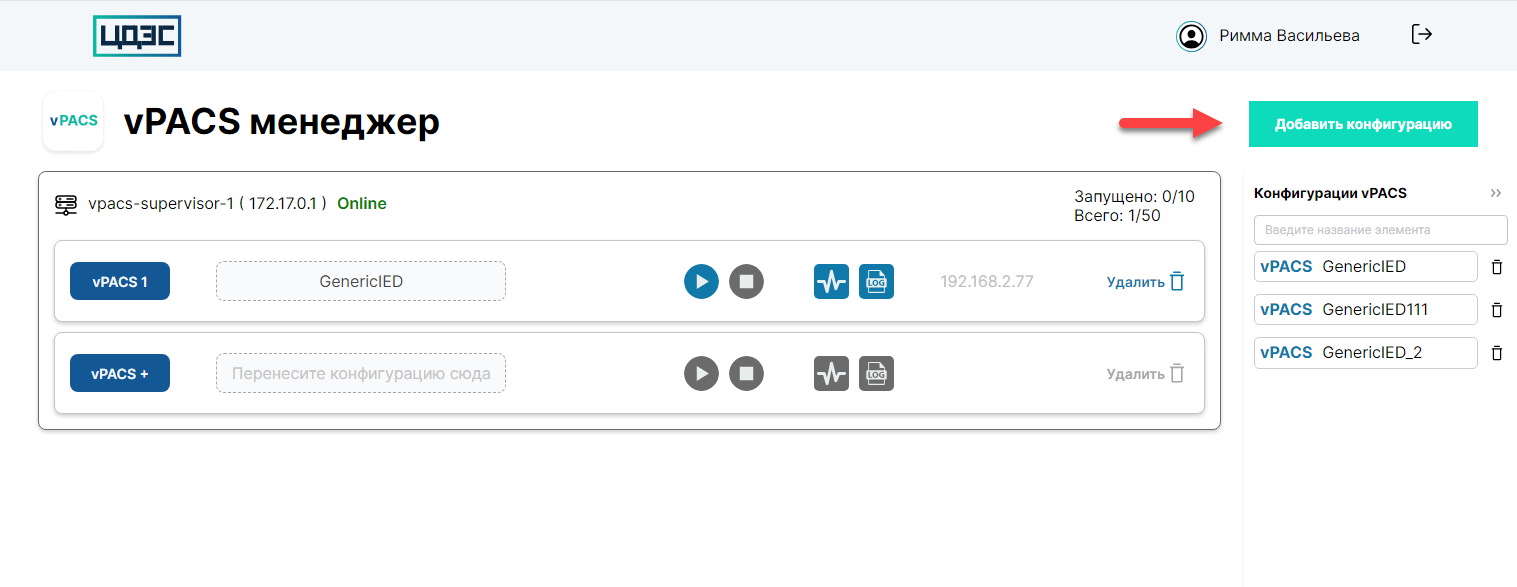

Для импорта конфигурации устройства необходимо нажать на кнопку "Добавить конфигурацию".

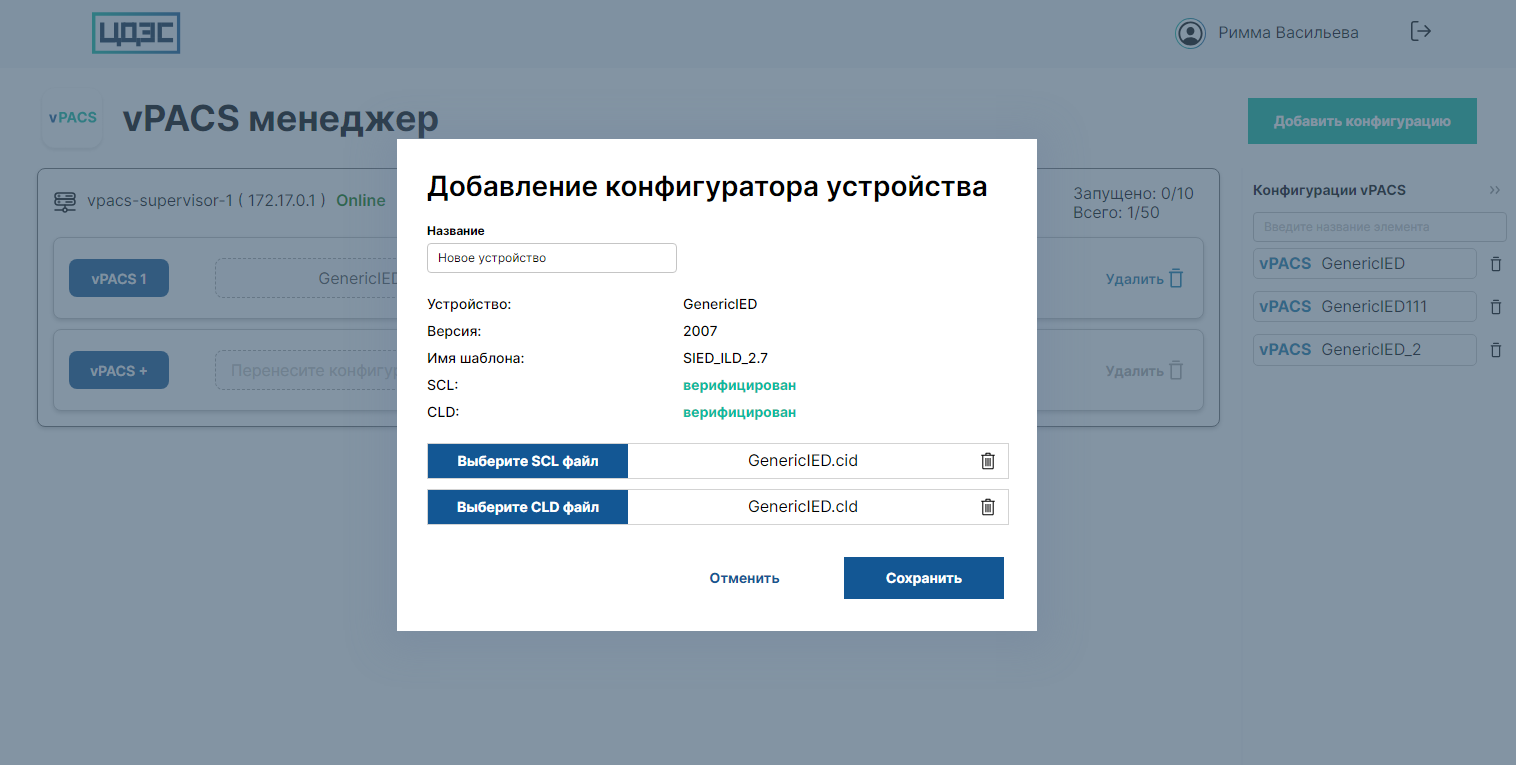

Далее на форме "Добавление конфигуратора устройства" ввести наименование создаваемой конфигурации, выбрать файлы в форматах .cid и .cld, нажан на кнопки "Выберите SCL файл" и "Выберите CLD файл" соответственно.

Для подтверждения импорта конфигурации нажать на кнопку "Сохранить". Кнопка активна, если на форме добавления конфигурации добавлены файлы .cid и .cld.

Для отмены импорта конфигурации нажать на кнопку "Отменить". Кнопка активна всегда.

После подтверждения импорта конфигурация устройства будет добавлено в библиотеку "Конфигурации vPACS".

Удаление конфигурации

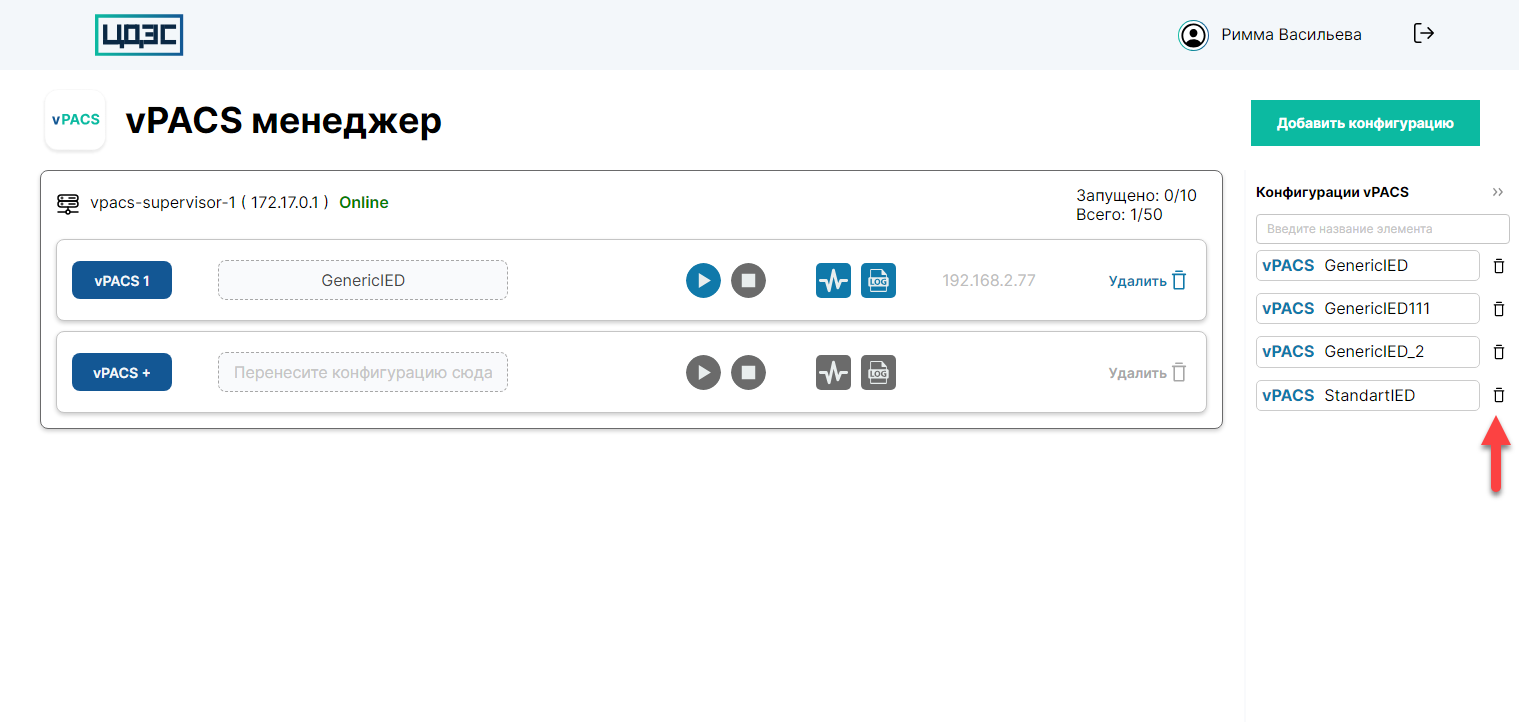

Для удаления конфигурации устройства необходимо нажать на кнопку "Удалить" в строке конфигурации.

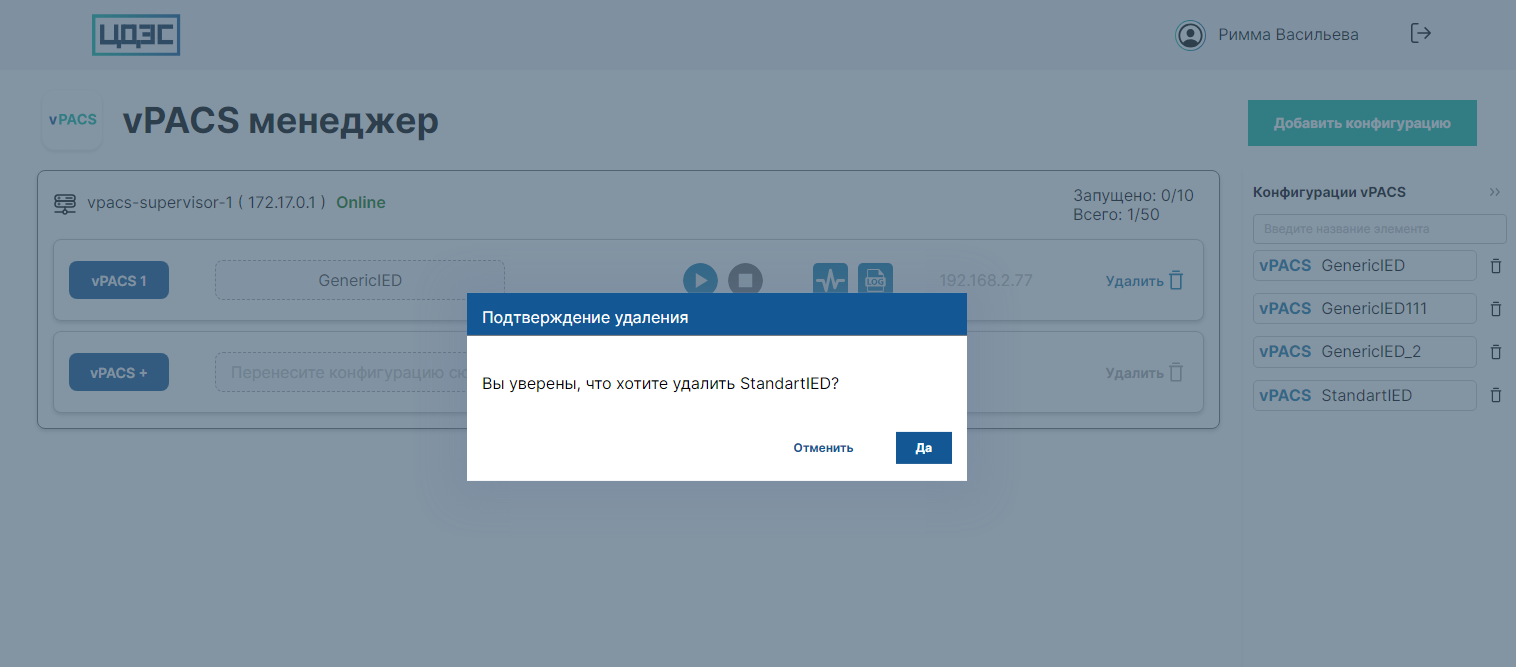

Далее подтвердить действие удаления, нажав на "Да", или отменить удаление, нажав на "Отменить".

После подтверждения удаления конфигурация устройства будет удалена из списка.

Запуск конфигурации vPACS

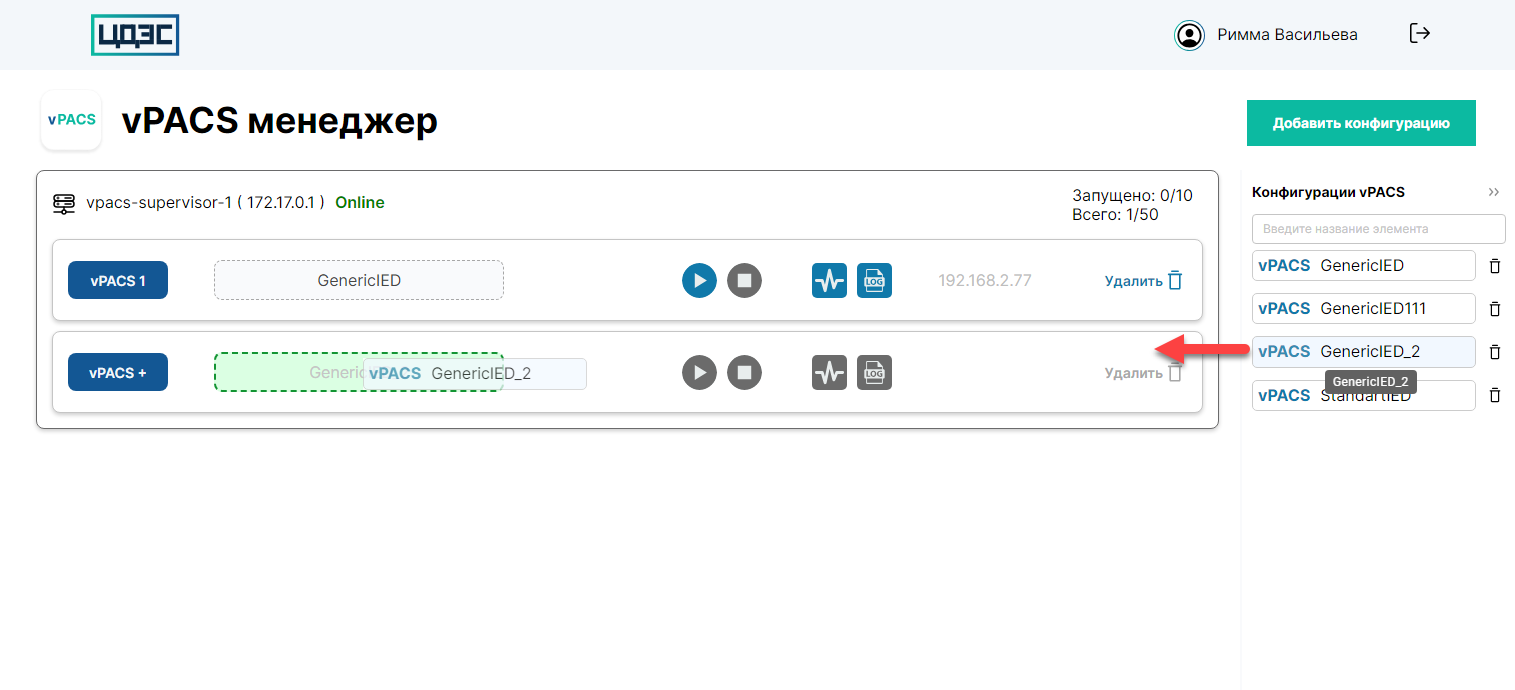

Для запуска конфигурации устройства необходимо перенести ее из библиотеки в свободный контейнер.

Функционал контейнера:

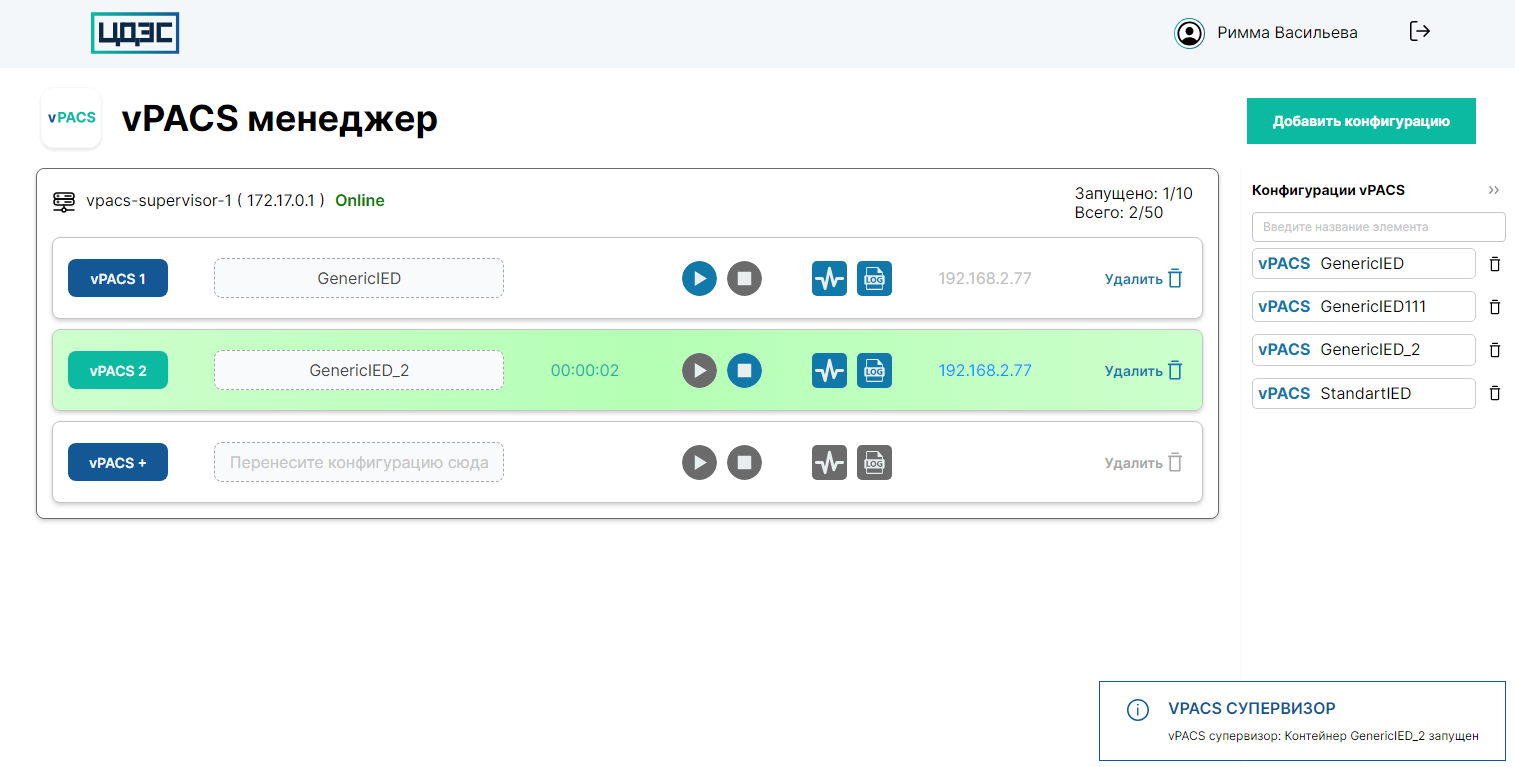

"Запуск контейнера" : при клике на кнопку осуществляется запуск конфигурации устройства в контейнере.

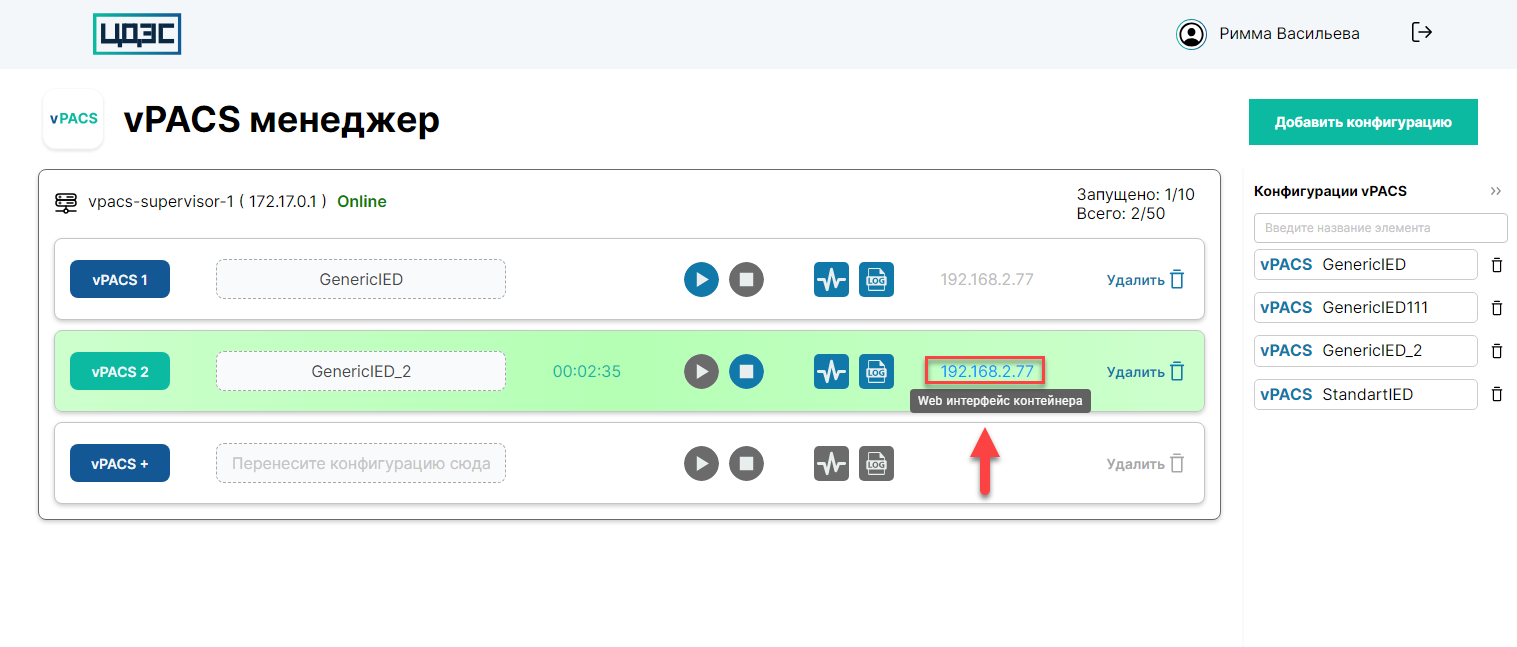

Для запущенной конфигурации устройства доступен функционал открытия веб-интерфейса контейнера, нажав на кнопку "Web интерфейс контейнера".
"Логи" : при клике на кнопку осуществляется открытие формы просмотра логов запущенной конфигурации устройства.
"Осциллограммы" : при клике на кнопку при наличии записанных файлов осциллограмм на устройство пользователя будет выгружен файл в формате .zip.
"Останов контейнера" : при клике на кнопку осуществляется останов конфигурации устройства в контейнере.
"Удалить": при клике на кнопку "Удалить" осуществляется удаление конфигурации устройства из контейнера после подтверждания действия удаления.

Количество контейнеров определяется количеством лицензий.

Количество контейнеров, которые могут быть одновременно запущены, равно 10.
