Интеграция с внешними системами
Общие сведения
В процессе создания модели может возникнуть задача сделать ее часть в виде математической модели, а другую в виде физической. Или же части одной модели выполняются в разных расчетных комплексах реального времени. В таком случае требуется обеспечить обмен информацией об электрических величинах мжду разными частями модели в реальном времени.
В соответствии с методом эквивалентного генератора внешнюю сеть можно представить в виде некоторого источника энергии с заданными граничными условиями, которые зависят от условий во внешней модели. Для обеспечения обратной связи с внешней моделью модель ЦДЭС также должа отправлять данные об электрических величинах на границе. Чтобы не возникало конфликтов эти данные должны иметь разную природу.

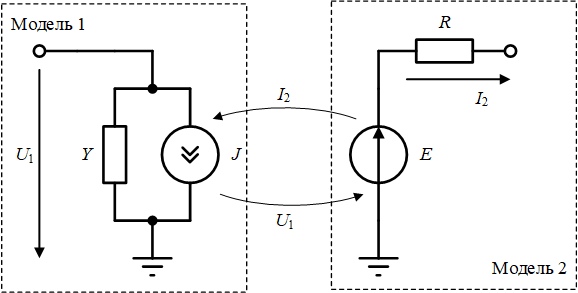

Интеграция моделей двух
программных комплексов реального времени
Поэтому, если эквивалентный источник внешней сети представлен источником тока, то из внешней сети должна быть передана информация о текущем мгновенном значении тока. Модель ЦДЭС, в свою очередь, должна передать информацию о текущем мгновенном значении напряжения на эквивалентном источнике. Такой информационный обмен происходит на каждом шаге симуляции модели.
Если в качестве эквивалентного источника устанавливается источник напряжения, то информационный обмен происходит обратным образом: из внешней сети приходит информация о мгновенном значении напряжения, а в сеть уходит информация о токе.
Для более точного сопряжения требуется определить значения сопротивления источника, соответствующее эквивалентному сопротивлению внешней схемы.
Адаптеры источника
В качестве эквивалентных источников в библиотеки ЦДЭС используются однофазные и трехфазные адаптеры источника тока или ЭДС.
Однофазный адаптер тока характеризуется своей проводимостью и током . Адаптер источника ЭДС — значением ЭДС и сопротивлением . Для трехфазных адаптеров эти значения задаются независимо для каждой фазы.
При отсутствии внешнего управления такие адаптеры будут работать, как постоянные источники тока и ЭДС. Управление такими источниками от внешней модели настраивается по протоколам связи через модуль "Конфигуратор протоколов".
