Редактор ЭЭС

Сокращения и определения

АРМ – автоматизированное рабочее место.

ЛКМ – левая кнопка мыши.

Линяя связи - графический элемент для создания связи между элементами. Линяя связи не обладает электрическими величинами и не влияет на электрический режим.

ЛЭП - линия электропередачи.

Плейсхолдер – графическая граница элемента на схеме, отображающая занимаемое пространство элемента на холсте с учетом измерений.

ПС – подстанция.

Терминал – порт для соединения элемента с другими элементами.

Connectivity node – точка соединения линий связи или шины и линии связи.

CIM – Common Information Model.

SSD – System Specification Description.

Краткий обзор приложения «Редактор ЭЭС»

Приложение «Редактор ЭЭС» входит в состав интеграционной платформы и используется для создания схемы энергосистемы.

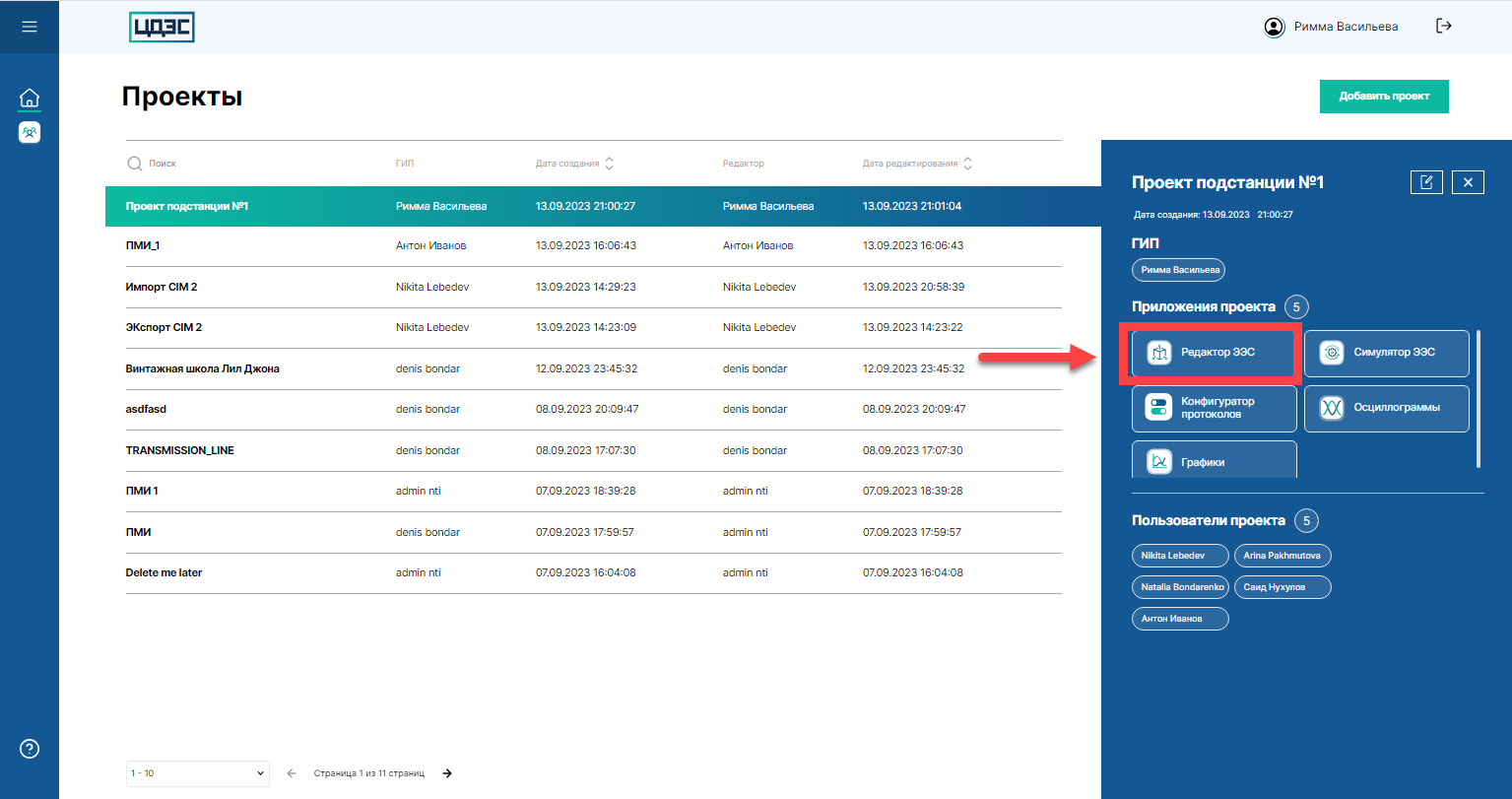

Переход в приложение доступен из свойств проекта.

Приложение «Редактор ЭЭС» состоит из следующих компонентов:

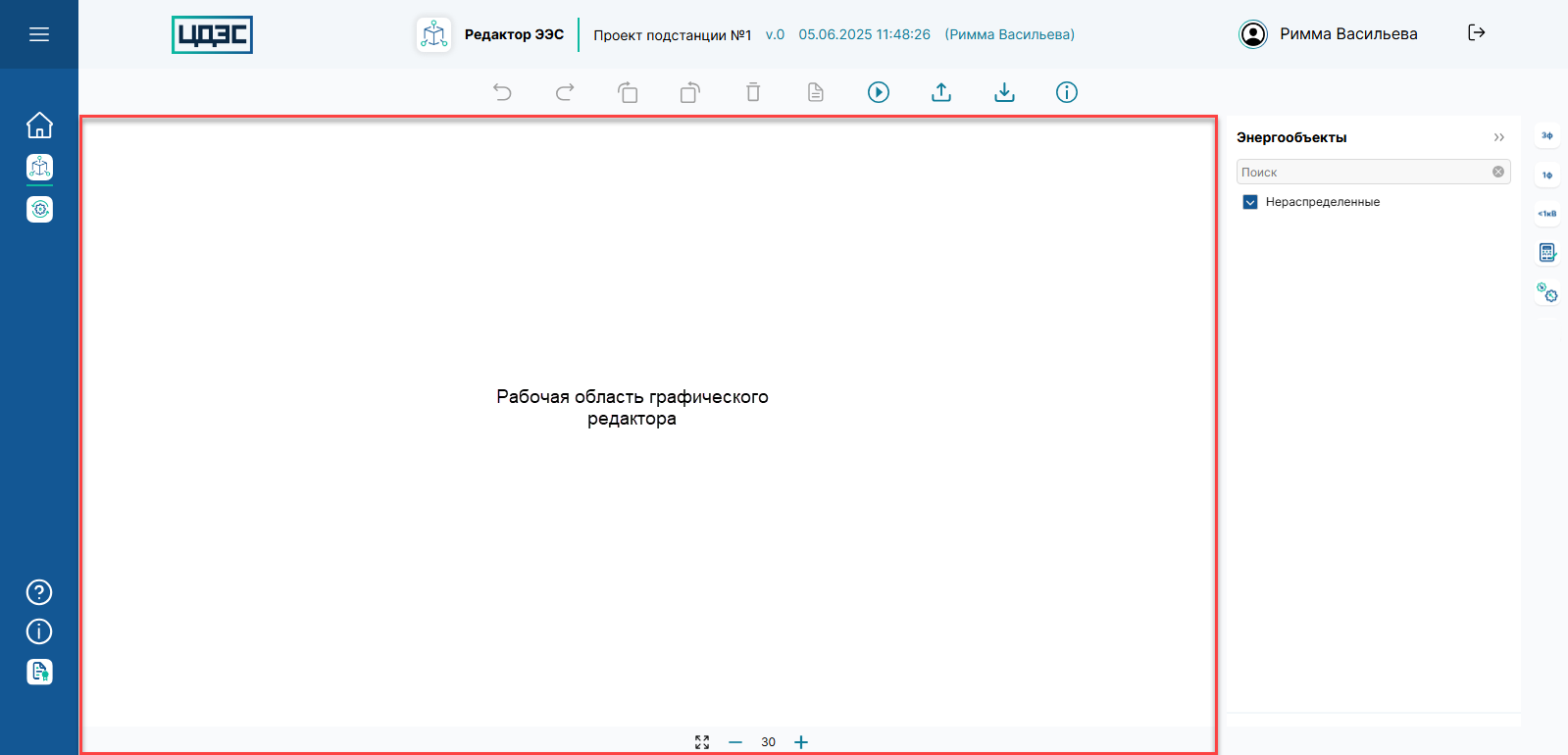

Рабочая область графического редактора.

Рабочая область включает в себя:

холст графического редактора – область, где разрабатывается схема энергосистемы.
панель инструментов рабочей области - функционал панели используется для масштабирования холста графического редактора.

Панель инструментов рабочей области состоит из кнопок:

"Вписать" : при нажатии на кнопку все элементы схемы будут помещены в зону видимости на холсте графического редактора.
кнопки масштабирования - "Отдалить" и "Приблизить" . Управления масштабом также доступно с помощью колеса мыши: вращение колеса от себя – аналог кнопки «Отдалить», вращение к себе – аналог кнопки «Приблизить».

Панель инструментов приложения.

Панель инструментов приложения включает в себя кнопки управления элементами схемы и проектом.

Панель состоит из следующих кнопок:

«Отменить» – отмена последнего изменения элемента схемы в рабочей области, не затрагивая действия, с параметрами элементов.
«Вернуть» – повтор отмененного действия изменения элемента схемы в рабочей области, не затрагивая действия, с параметрами элементов.
«Повернуть направо» – вращение элемента по часовой стрелке, не изменяя параметры элемента и сохраняя связи с другими элементами.
«Повернуть налево» – вращение элемента против часовой стрелки, не изменяя параметры элемента и сохраняя связи с другими элементами.
«Удалить» – удаление элемента или группы выделенных элементов из проекта.
«Параметры» – при выделении элемента и нажатии на кнопку, приложение откроет окно параметров элемента.
«Валидировать» – запуск процесс валидации схемы проекта.
«Экспорт» – открытие окна экспорта проекта.
"Импорт - открытие окна импорта проекта.

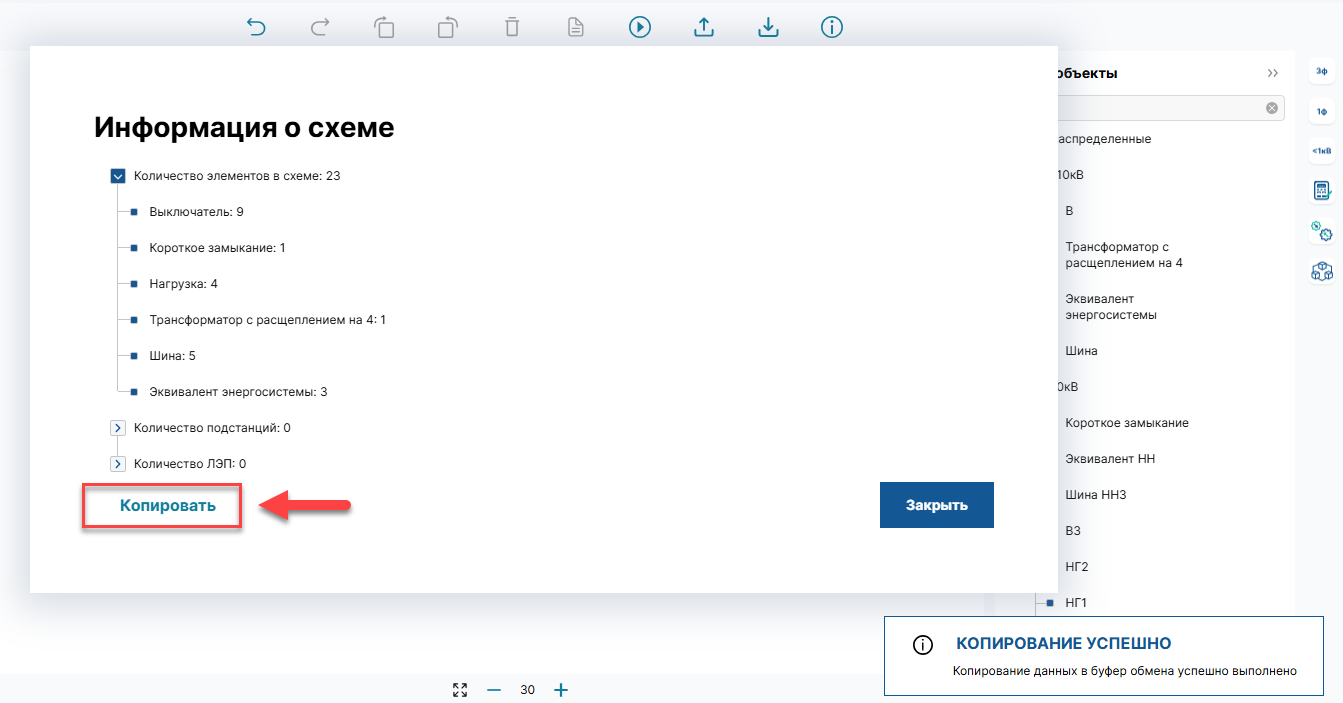

"Информация о схеме" - открытие окна информации о схеме проекта. На форме модального окна отображается информация о текущем составе схемы информационной модели проекта: количество элементов схемы, количество подстанций, количество ЛЭП. На форме модального окна доступен функционал копирования состава данных.
- для копирования необходимо нажать на кнопку "Копировать".
- далее вставить скопированные данные в требуемый документ.

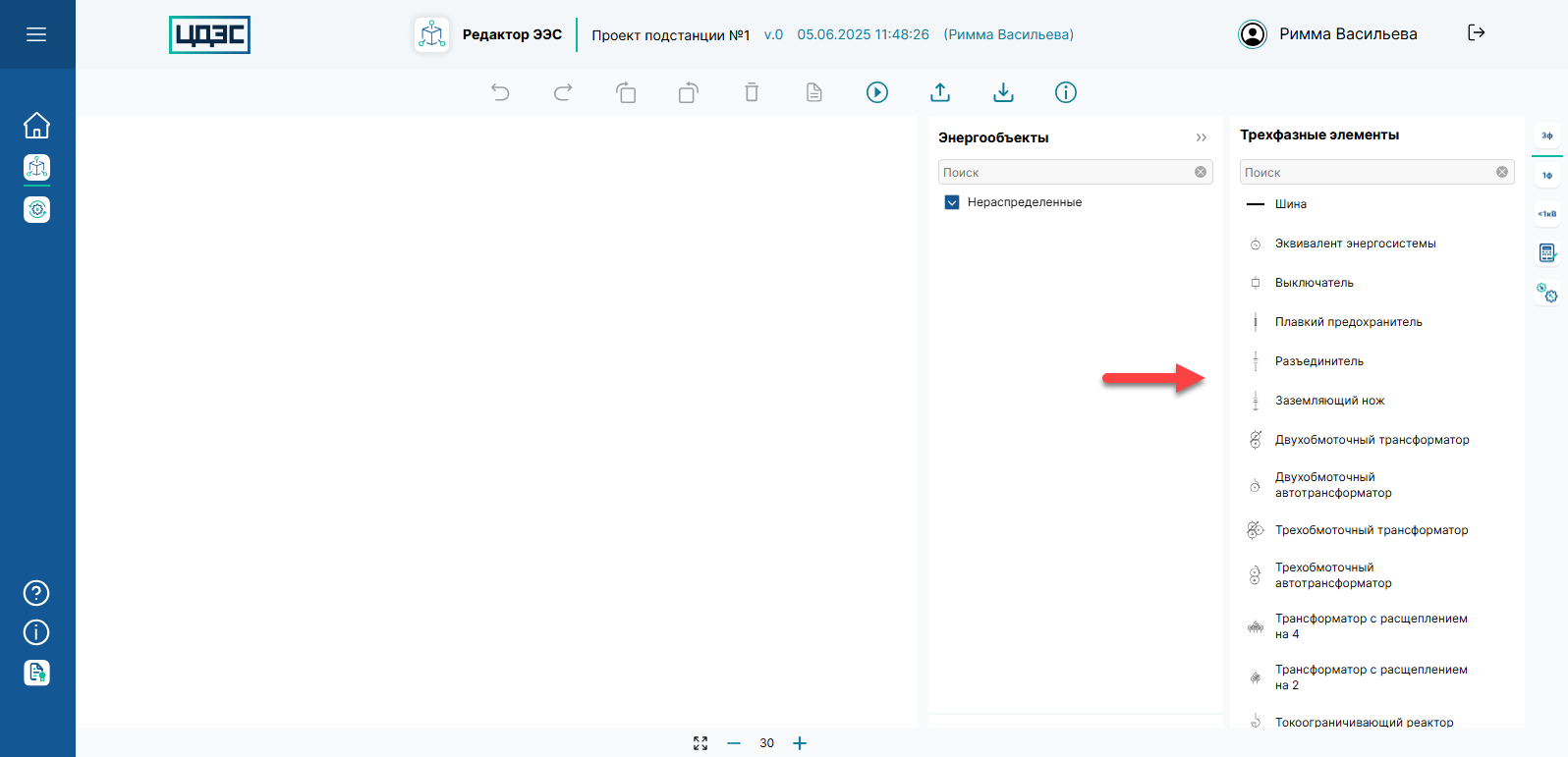

Библиотека оборудования

В библиотеке оборудования представлен перечень оборудования, который можно добавить на схему.

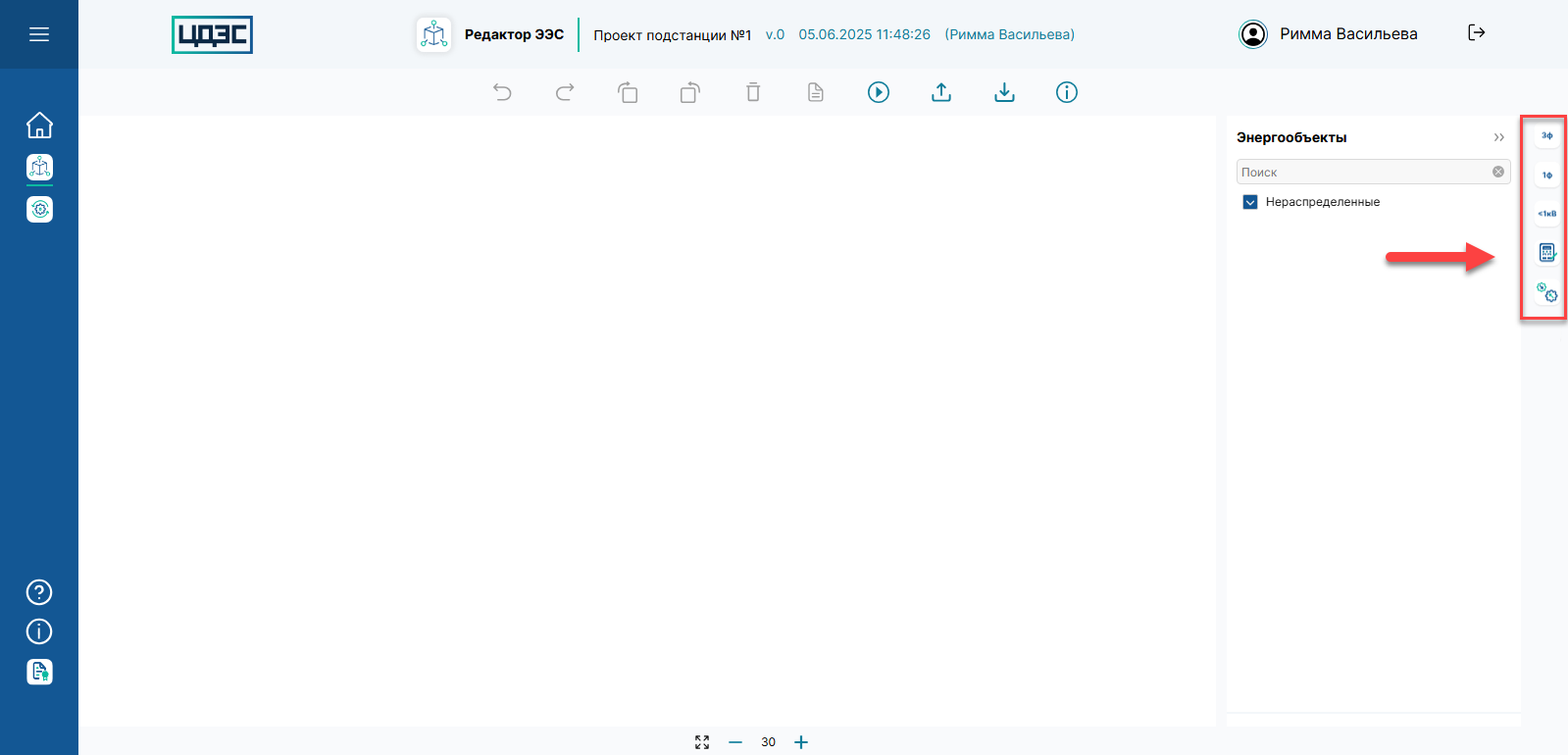

Библиотека оборудования содержит разделы: "Трехфазные элементы", "Однофазные элементы", "Управление моделью", "Элементы низкого класса напряжения", "Элементы для интеграции внешних систем", "Библиотека оборудования компании", "Библиотека оборудования проекта".

Примечание

Разделы "Библиотека оборудования компании", "Библиотека оборудования проекта" отображаются в списке, если в установленном решении используется приложение "Редактор элементов ЭЭС".

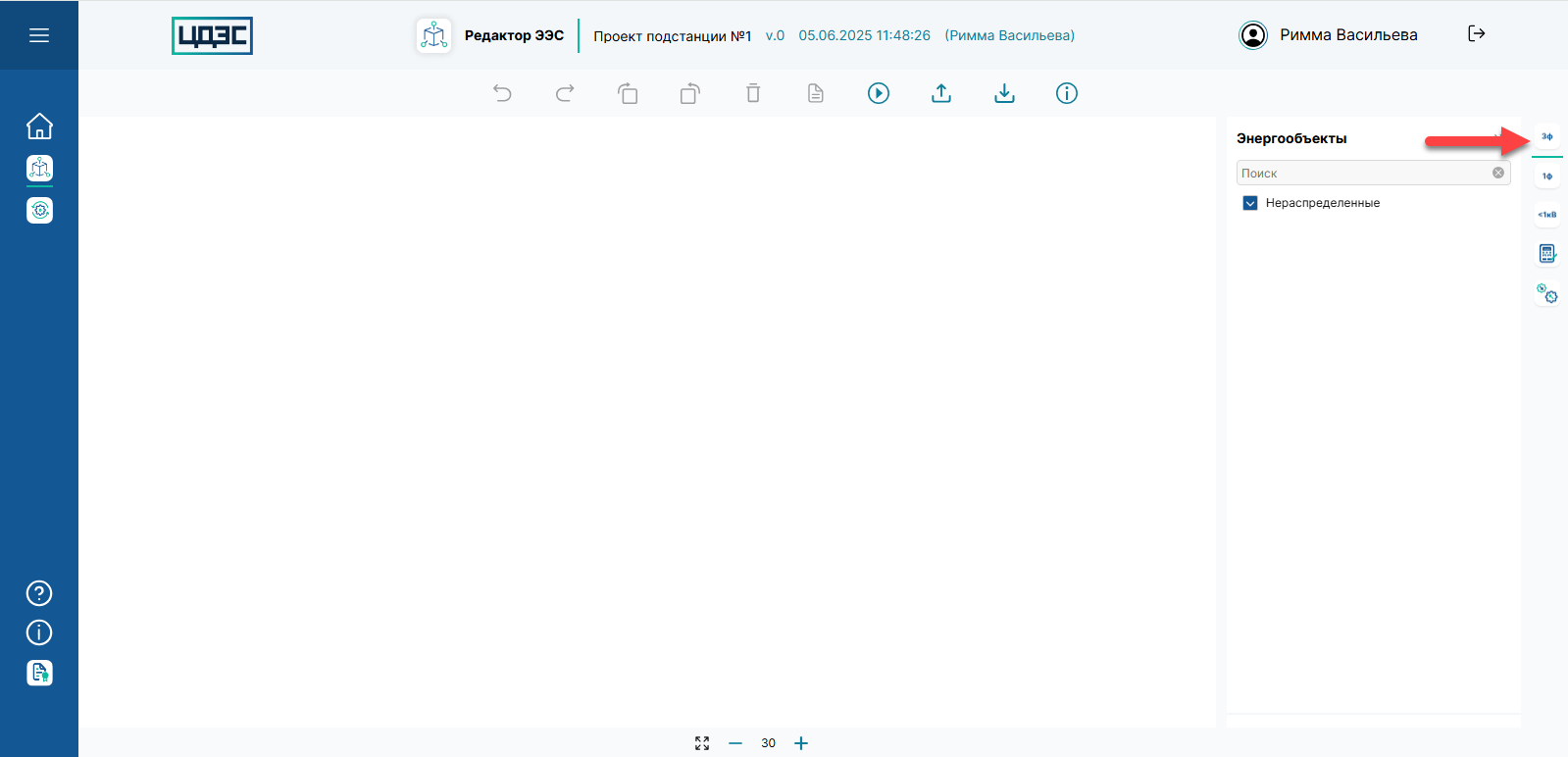

Для открытия раздела библиотеки оборудования необходимо ЛКМ нажать на требуемый раздел в правом боковом меню.

Далее в приложении будет открыт список оборудования выбранного раздела библиотеки.

Для перехода к другому разделу необходимо ЛКМ нажать на него в правом боковом меню.

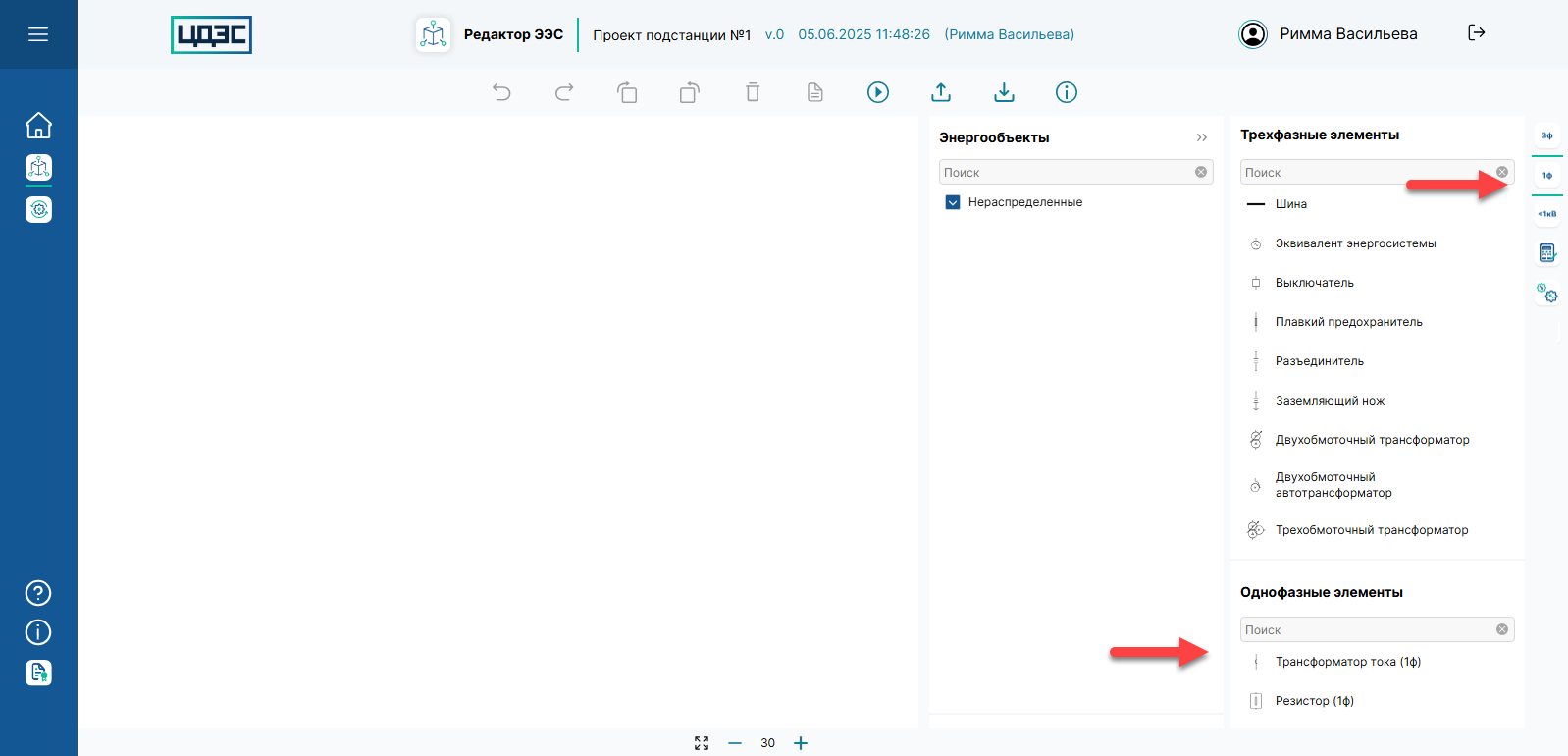

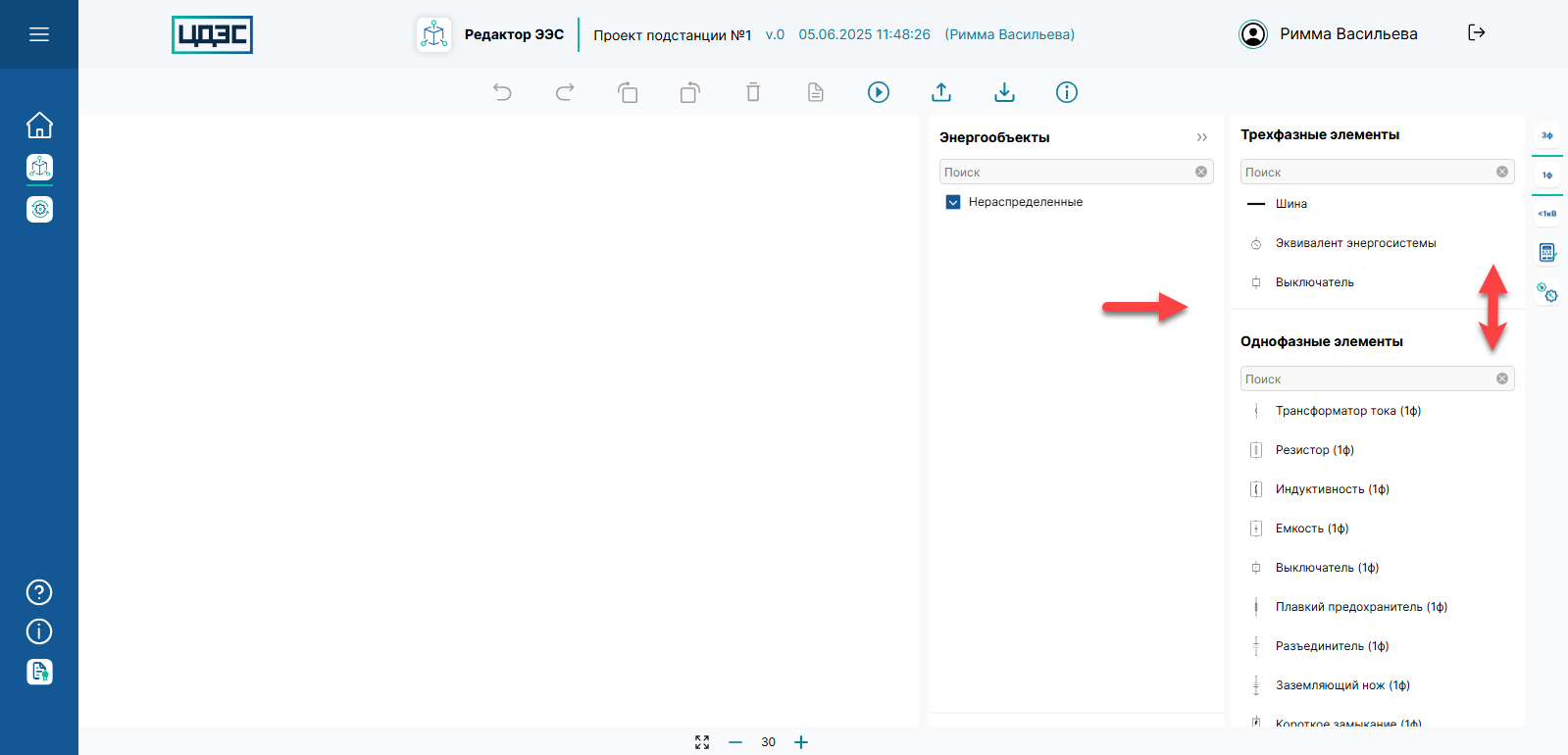

Для одновременного открытия двух разделов библиотеки необходимо выполнить действия:

открыть первый требуемый раздел библиотеки оборудования.
далее зажать клавишу "Shift" и ЛКМ нажать на второй раздел библиотеки в правом боковом меню.

для изменения состава открытых разделов необходимо зажать клавишу "Shift" и ЛКМ нажать на требуемые разделы в правом боковом меню.
для изменения высоты открытых панелей необходимо ЛКМ потянуть панель "вверх"/ "вниз".
если в библиотеки одновременно открыты два раздела, для закрытия панели раздела/панелей разделов библиотеки необходимо зажать клавишу "Shift" и ЛКМ нажать на раздел/разделы в правом боковом меню.
если в библиотеке одновременно открыт один раздел, для закрытия панели раздела библиотеки необходимо ЛКМ нажать на раздел в правом боковом меню.

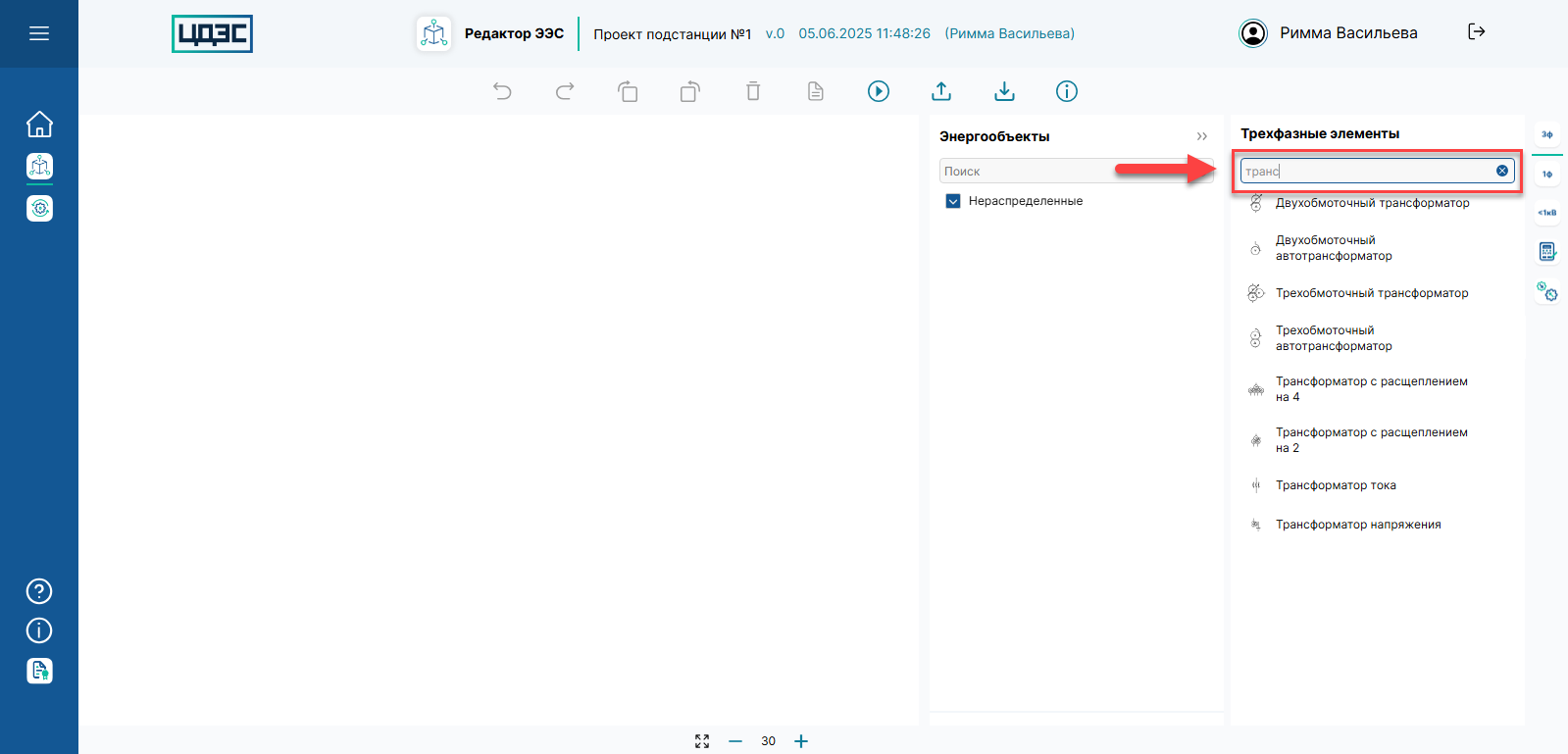

В каждом разделе доступен поиск по наименованию оборудования.

Дерево энергообъектов и ЛЭП

Для удобства поиска элементов на схеме и повышения наглядности, все элементы проекта группируются по классу напряжения и принадлежности к подстанции или ЛЭП в структурном трехуровневом дереве.

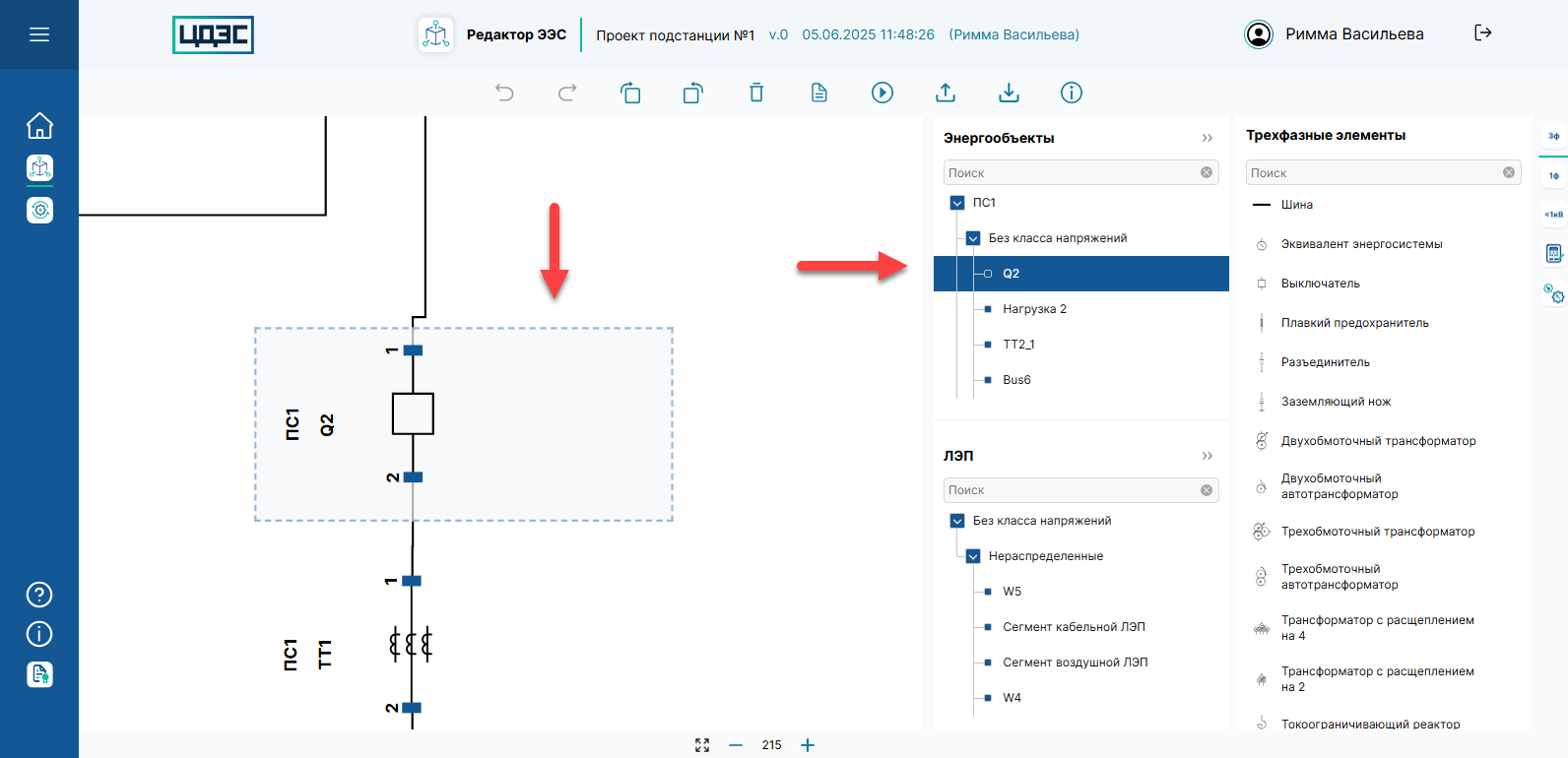

При клике по элементу дерева энергообъекта или ЛЭП третьего уровня приложение выделит данный элемент в рабочей области.

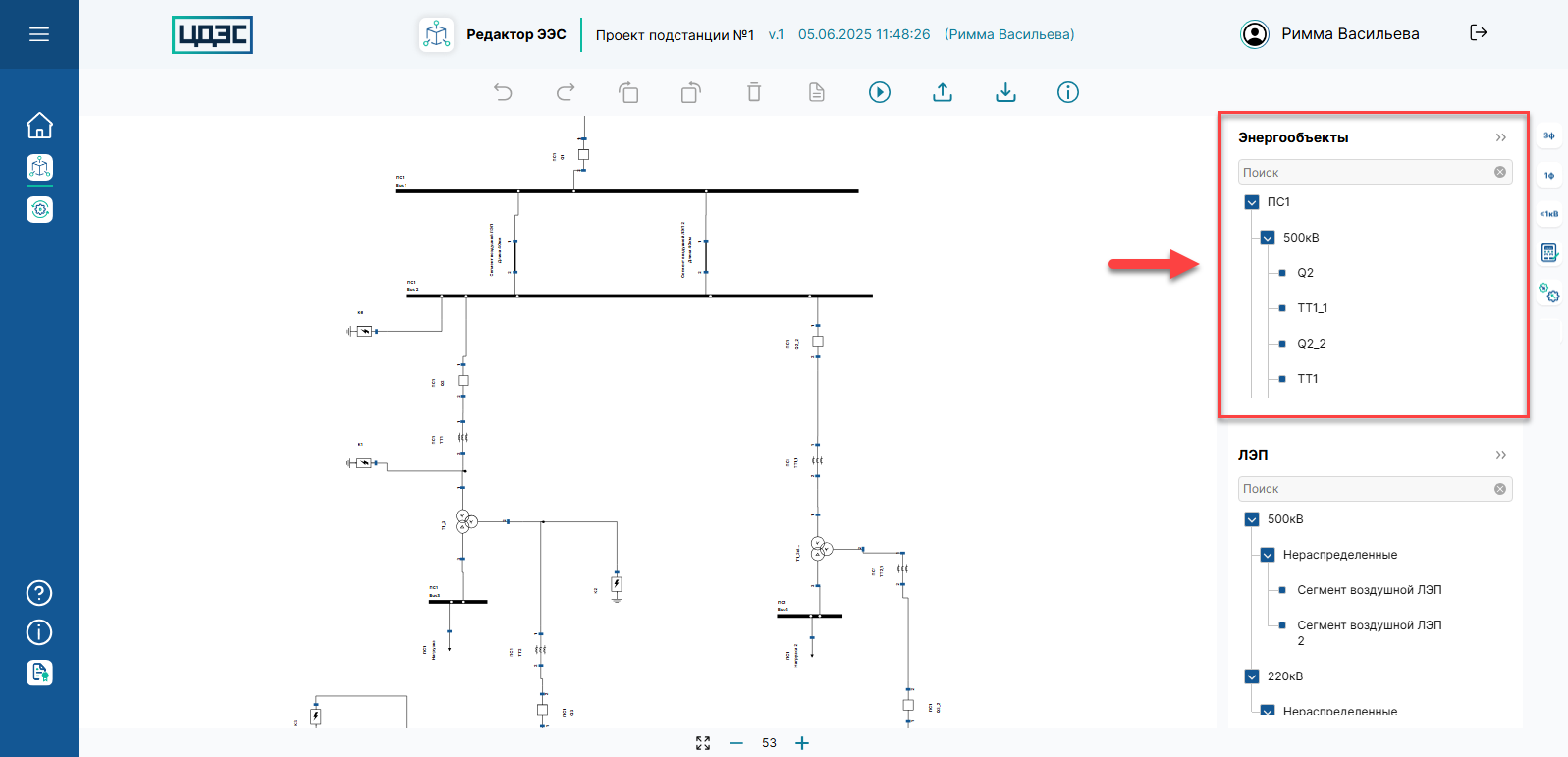

В дереве «Энергообъекты» отображается экземпляры оборудования, добавленные на схему, сгруппированные по классу напряжения и подстанциям, которым они принадлежат.

Если элемент схемы не относится к подстанции, то он автоматически определяется в категорию "Нераспределенные".

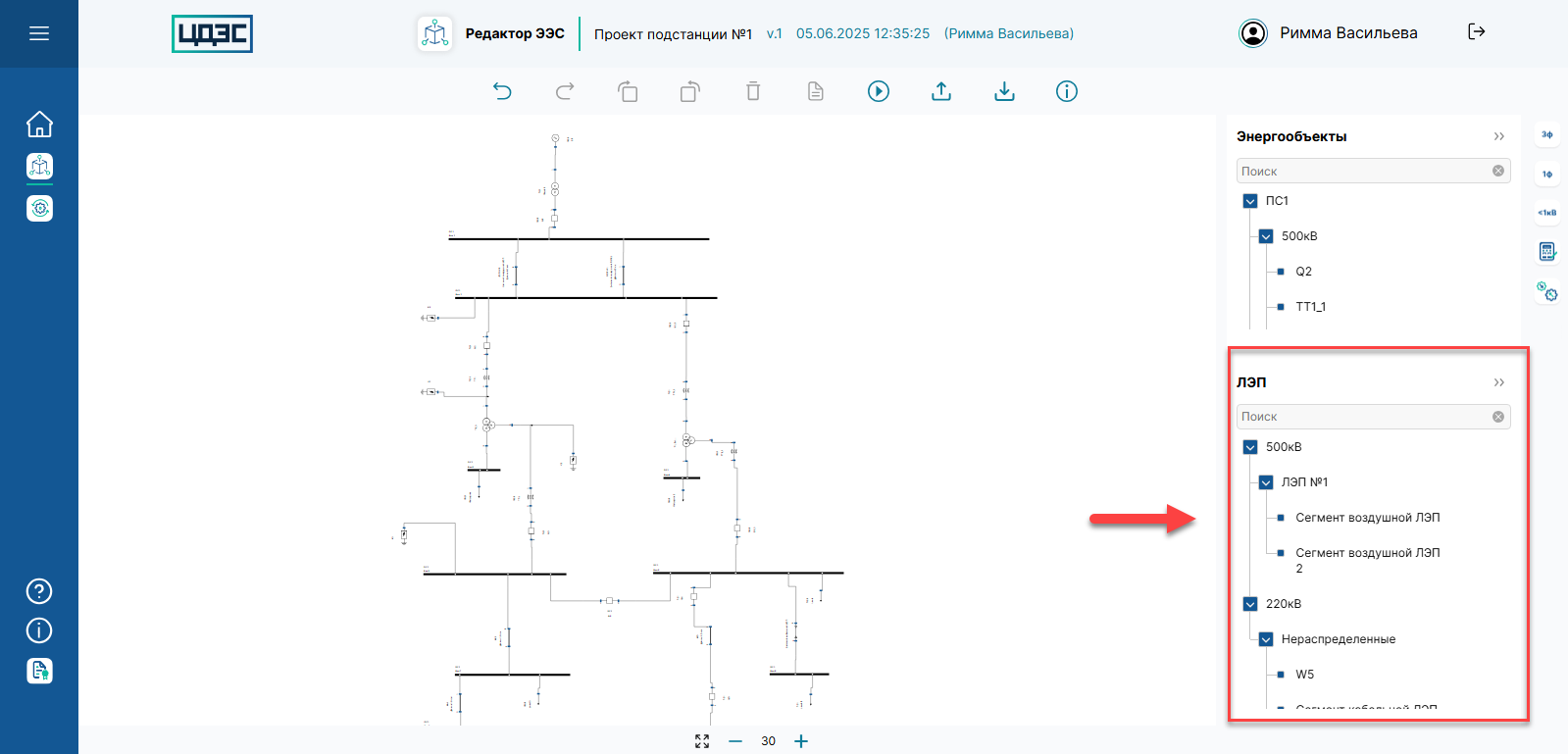

В дереве «ЛЭП» отображаются все сегменты ЛЭП и двухцепные сегменты ЛЭП, добавленные на схему, сгруппированные по классу напряжения и ЛЭП. Если сегмент ЛЭП/двухцепный сегмент ЛЭП не относится к ЛЭП, то он автоматически определяется в категорию "Нераспределенные".

Для изменения высоты панелей "Энергообъекты" и "ЛЭП" необходимо ЛКМ потянуть панель "вверх"/ "вниз".

На панелях "Энергообъекты" и "ЛЭП" в приложении доступен функционал создания новой подстанции и ЛЭП, а также их удаление.

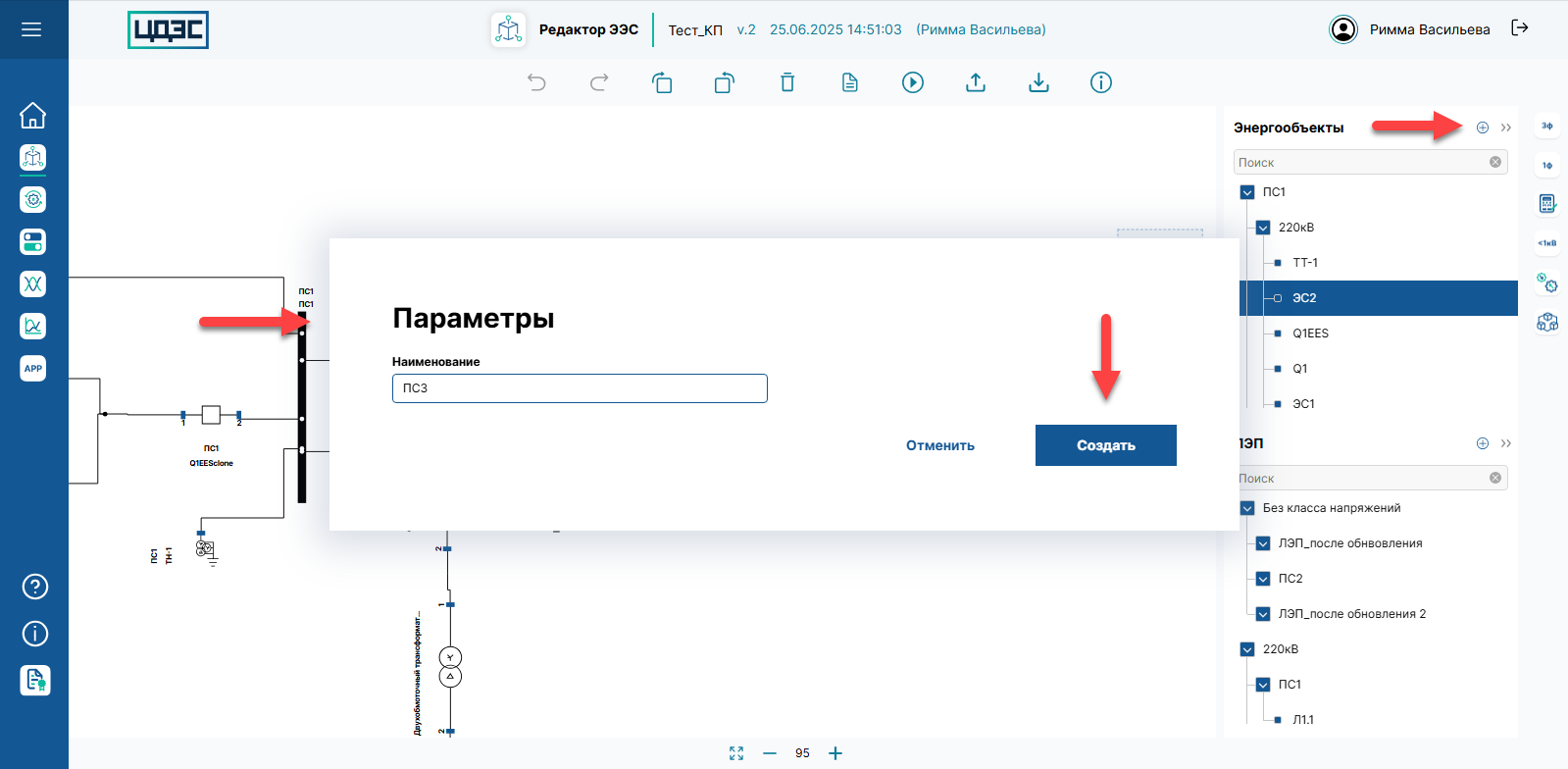

Для создания новой подстанции необходимо нажать на кнопку "Добавить энергообъект" на панели "Энергообъекты". Далее на форме создания энергообъекта ввести уникальное наименование и подтвердить ввод, нажав на кнопку "Сохранить".

После подтверждения создания подстанции будет отображена в дереве "Энергообъекты".
Для создания новой ЛЭП необходимо нажать на кнопку "Добавить ЛЭП" на панели "ЛЭП". Далее на форме создания ЛЭП ввести уникальное наименование и подтвердить ввод, нажав на кнопку "Сохранить".
После подтверждения создания ЛЭП будет отображена в дереве "ЛЭП".
Для удаления подстанции/ЛЭП необходимо нажать на кнопку "Удалить" на панели "Энерогообъекты"/ "ЛЭП". Если подстанция/ЛЭП не содержит оборудование, приложение удалит ее из списка. В противном случае приложение сообщит об ошибке.

Шапка приложения

В шапке приложения отображаются характеристики проекта: наименование, текущая версия схемы информационной модели проекта, дата и время последней валидации и автор последней валидации схемы информационной модели проекта.

Версия схемы информационной модели проекта обновляется после каждой успешной валидации. Версия схемы не изменяется при неуспешной валидации и при повторной валидации схемы, в которую не внесены изменения.

Добавление элементов на схему

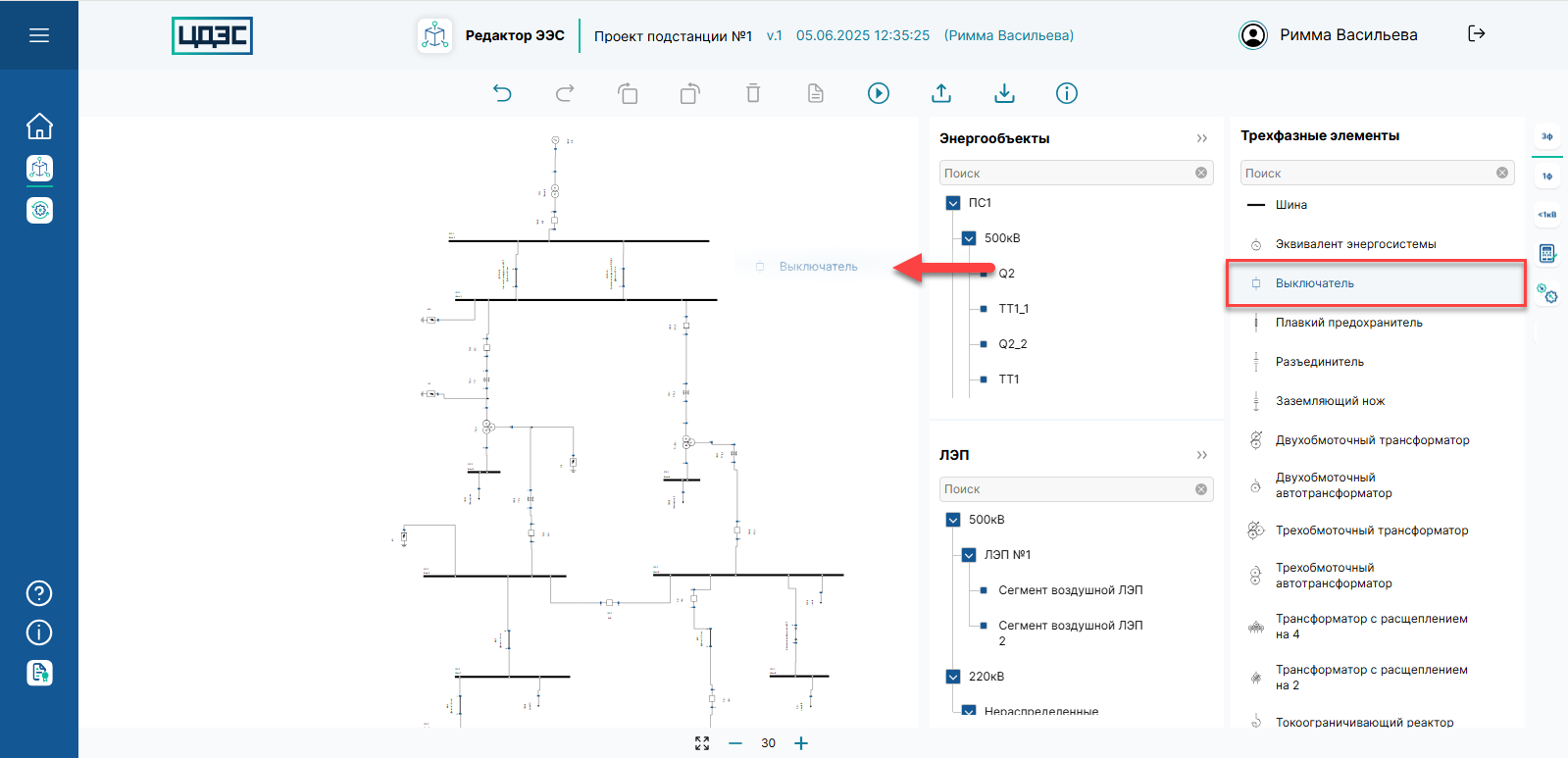

Для добавления элементов на схему необходимо выбрать элемент в разделе библиотеки оборудования и перенести его в рабочую область холста графического редактора.

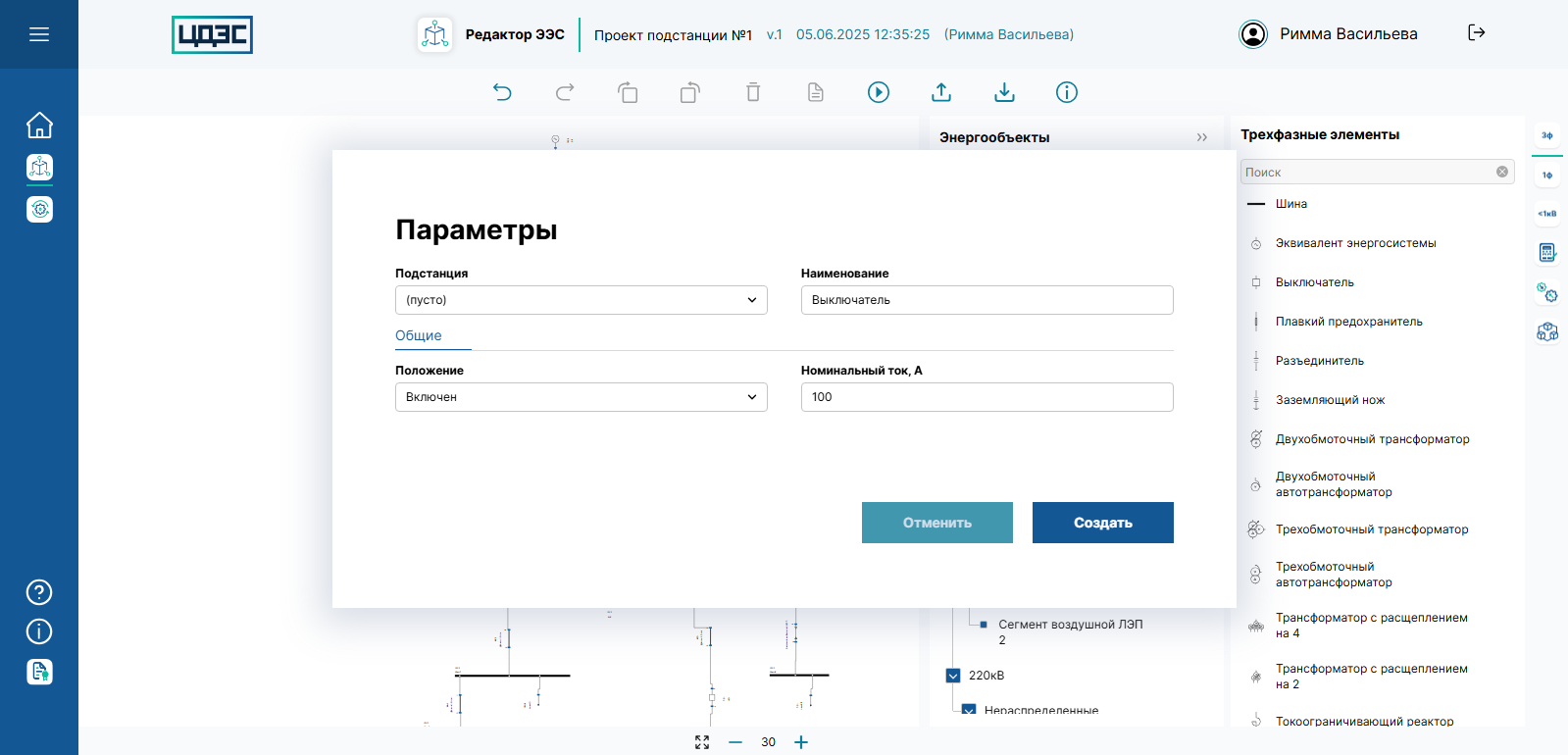

После переноса элемента на холст в приложение автоматически будет открыто окно "Параметры" добавляемого элемента.

Значения параметров добавляемого элемента заполнены по умолчанию и доступны для редактирования.

Состав параметров элемента

Подстанция. Для элементов схемы информационной модели проекта (кроме элементов «Сегмент воздушной ЛЭП», «Сегмент кабельной ЛЭП», «Двухцепный сегмент ЛЭП») можно определить принадлежность к определенной подстанции. Для этого необходимо в окне «Параметры» элемента выбрать подстанцию из списка существующих или создать новую.

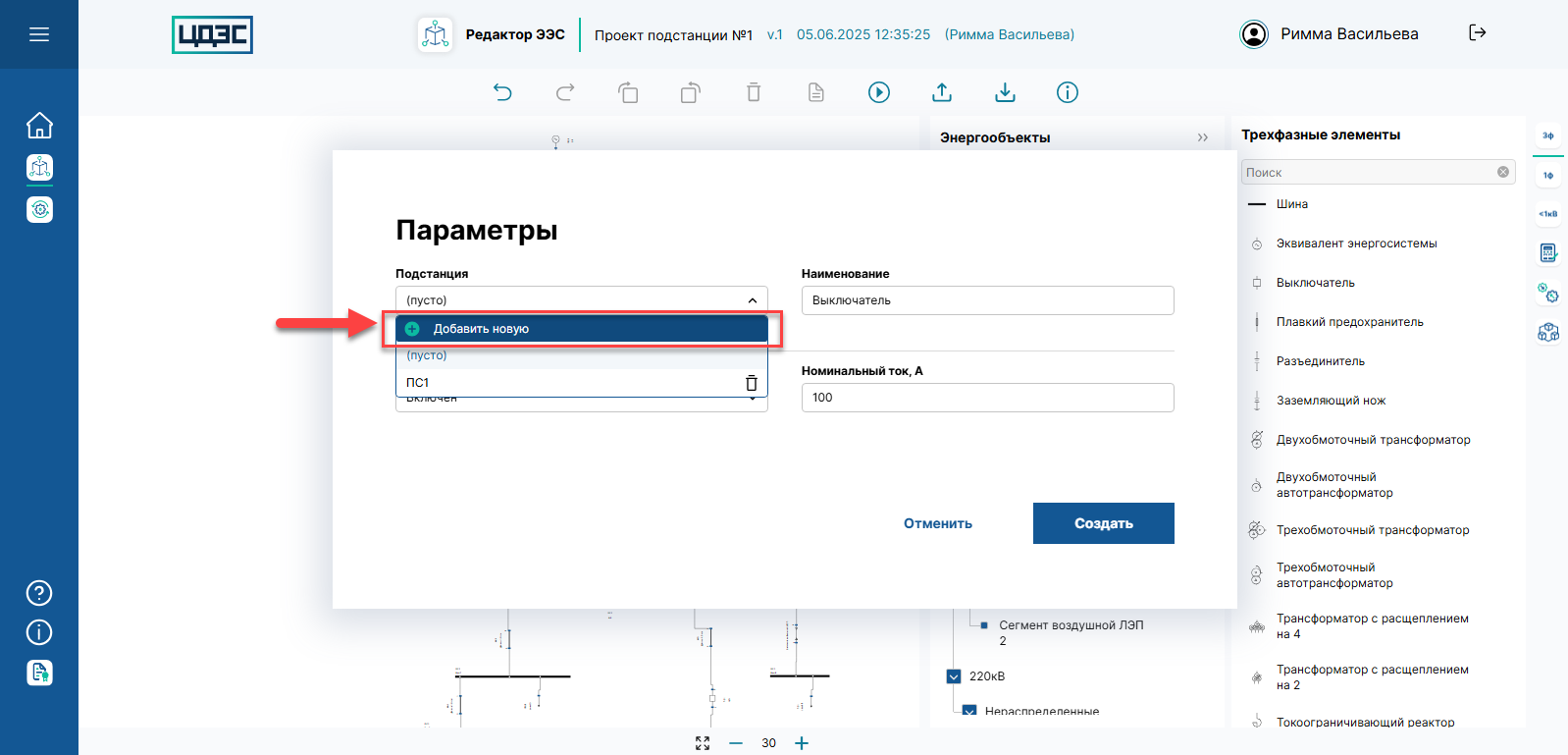

Для создания подстанции необходимо нажать на кнопку "Добавить новую" в списке значений параметра "Подстанция".

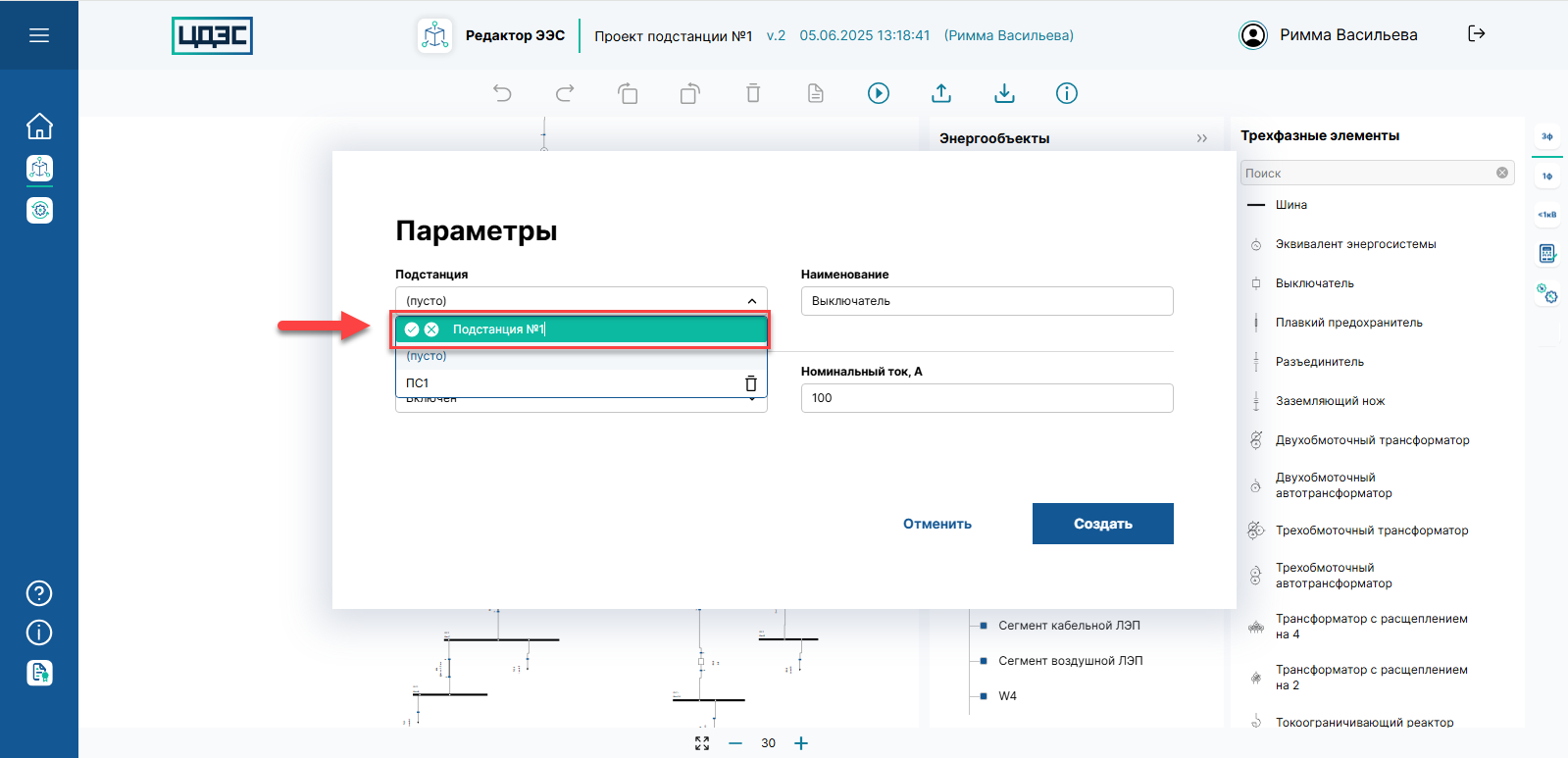

Далее в строке необходимо ввести наименование создаваемой подстанции и подтвердить ввод, нажав на кнопку , или отменить создание подстанции, нажав на кнопку .

Примечание

Наименование подстанции должно быть уникальным в рамках схемы информационной модели проекта.

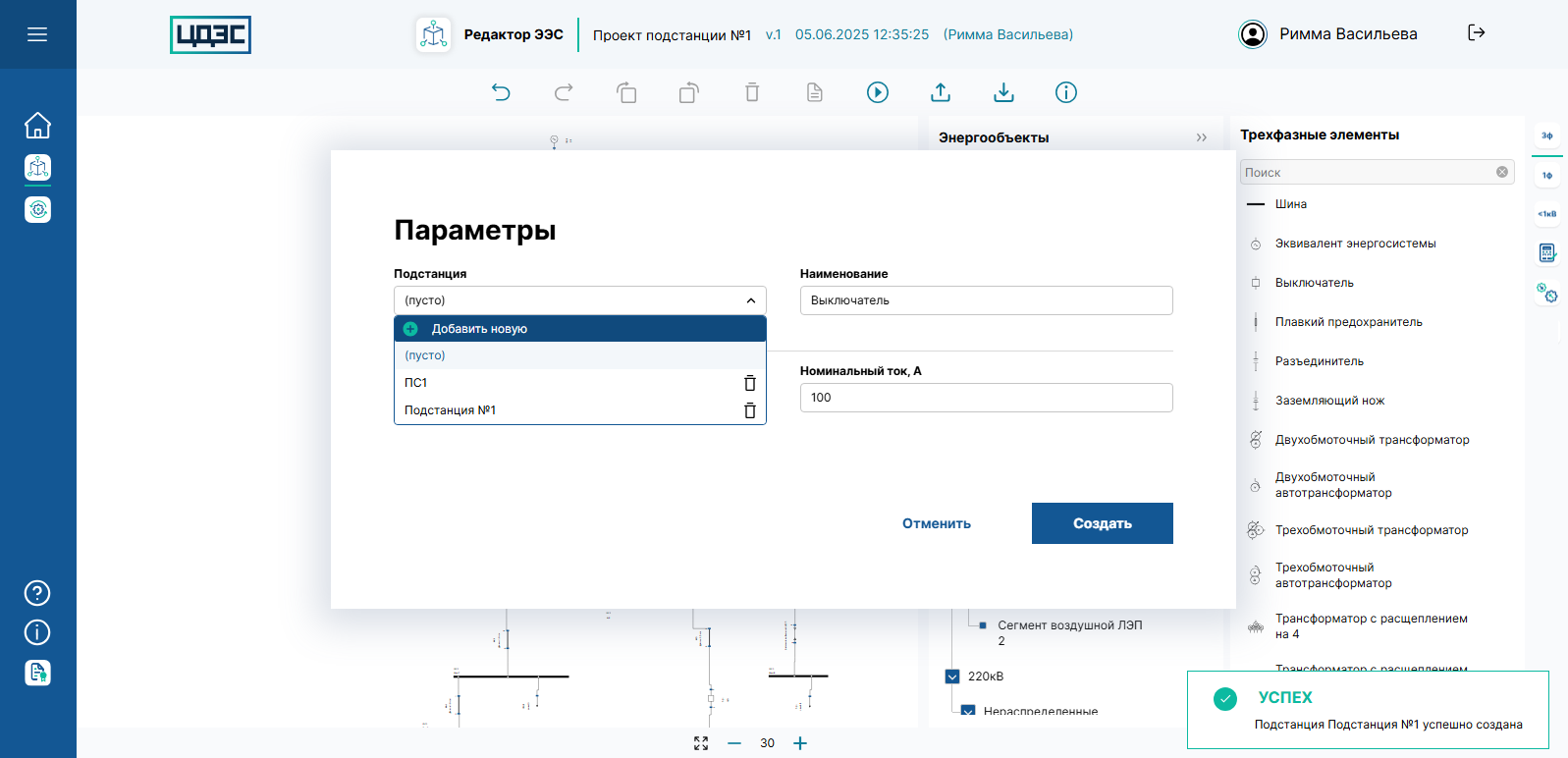

После подтверждения ввода наименования новой подстанции приложение выведет сообщение об успешном создании подстанции, отобразит ее в структурном дереве "Энергообъекты" и списке значений параметра "Подстанция" элемента.

Далее необходимо выбрать созданную подстанцию в списке значений параметра "Подстанция".

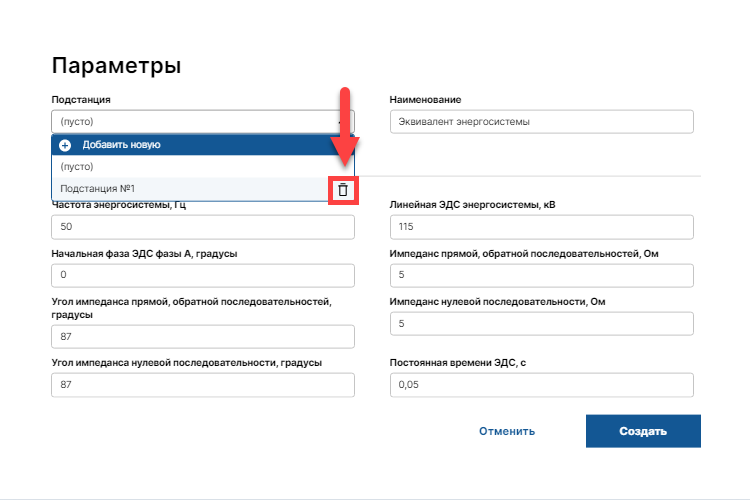

Для удаления подстанции необходимо нажать на кнопку "Удалить" в списке значений параметра "Подстанция".

Принадлежность создаваемого сегмента к ЛЭП. Параметр доступен только для элементов библиотеки "Сегмент воздушной ЛЭП", "Сегмент кабельной ЛЭП" и "Двухцепный сегмент ЛЭП" - для сегмента воздушной и кабельной ЛЭП/двухцепного сегмента ЛЭП можно определить его принадлежности к определенной линии электропередач.

Примечание

Для двухцепного сегмент ЛЭП можно определить принадлежность каждой цепи к линии электропередач.

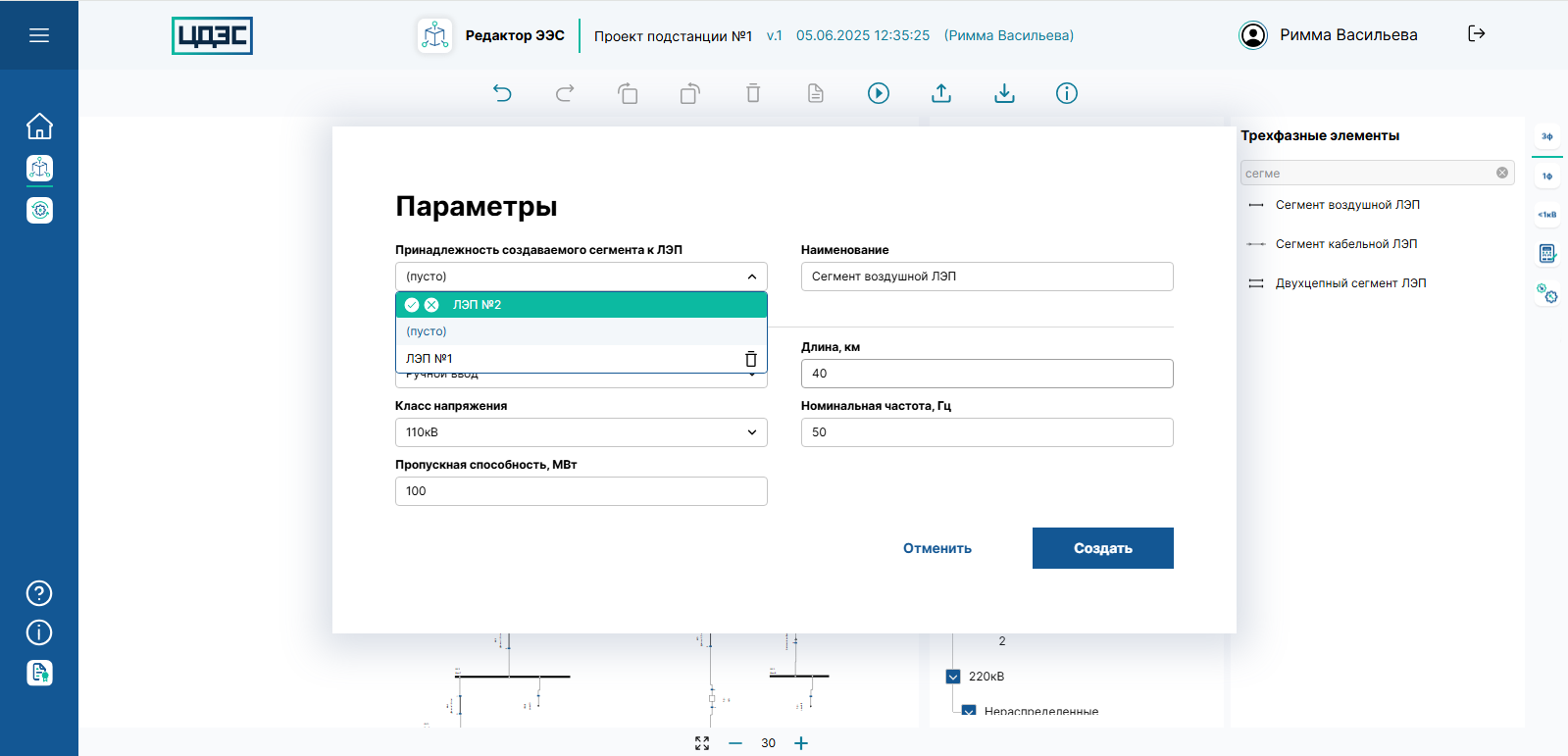

Для определения принадлежности сегмента ЛЭП/двухцепного сегмента ЛЭП к линии электропередачи необходимо в окне «Параметры» элемента выбрать ЛЭП из списка существующих или создать новую.

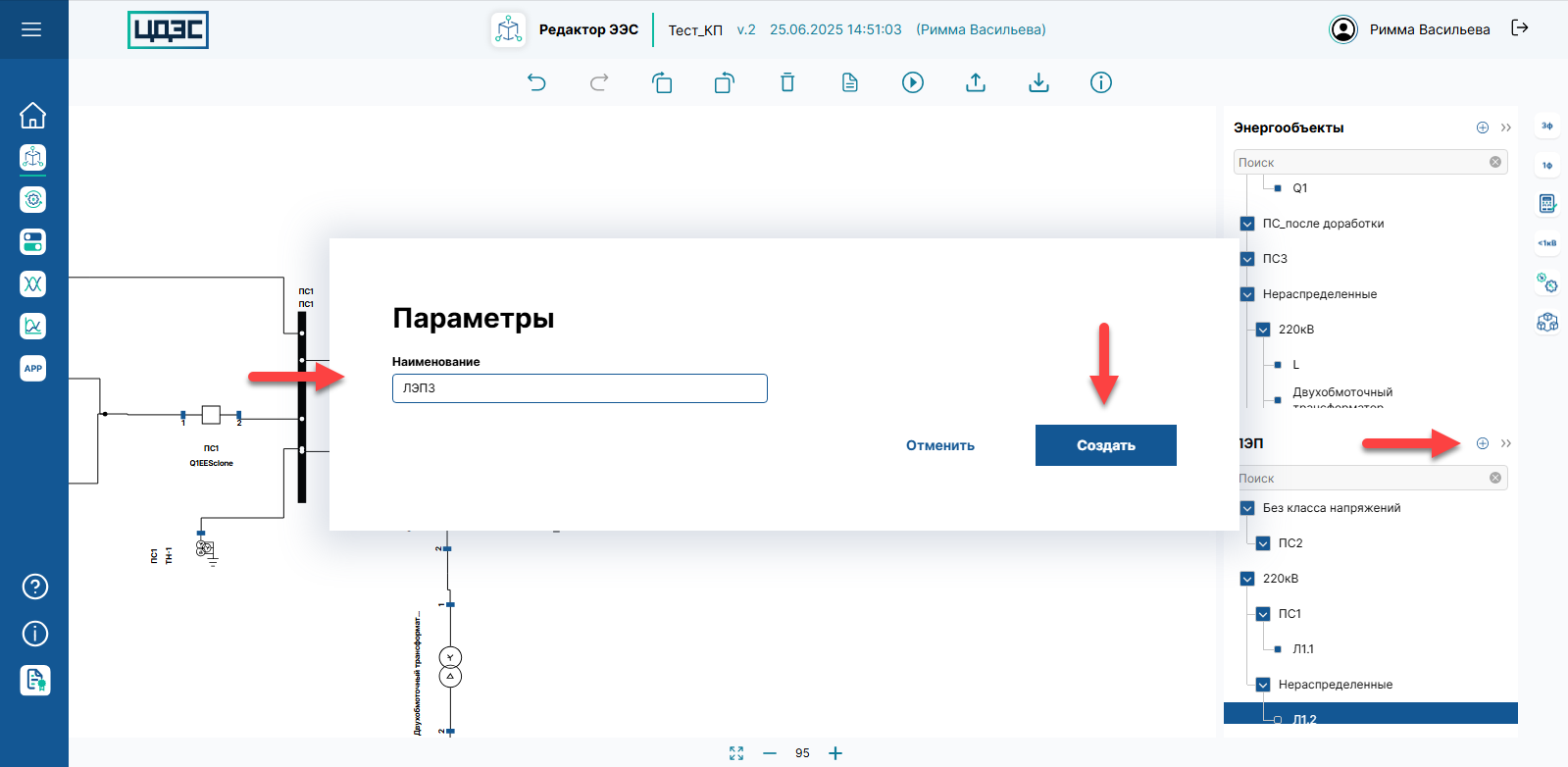

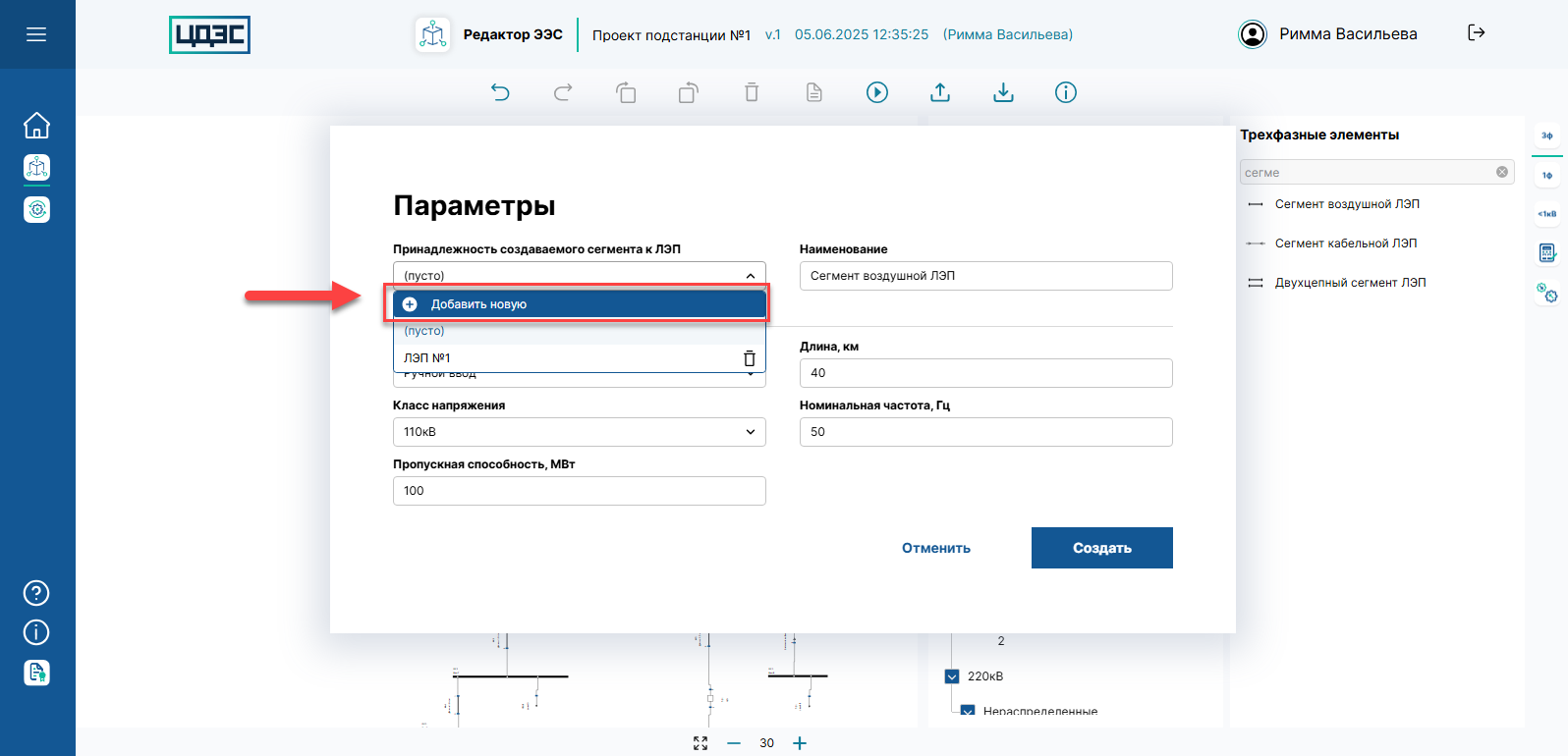

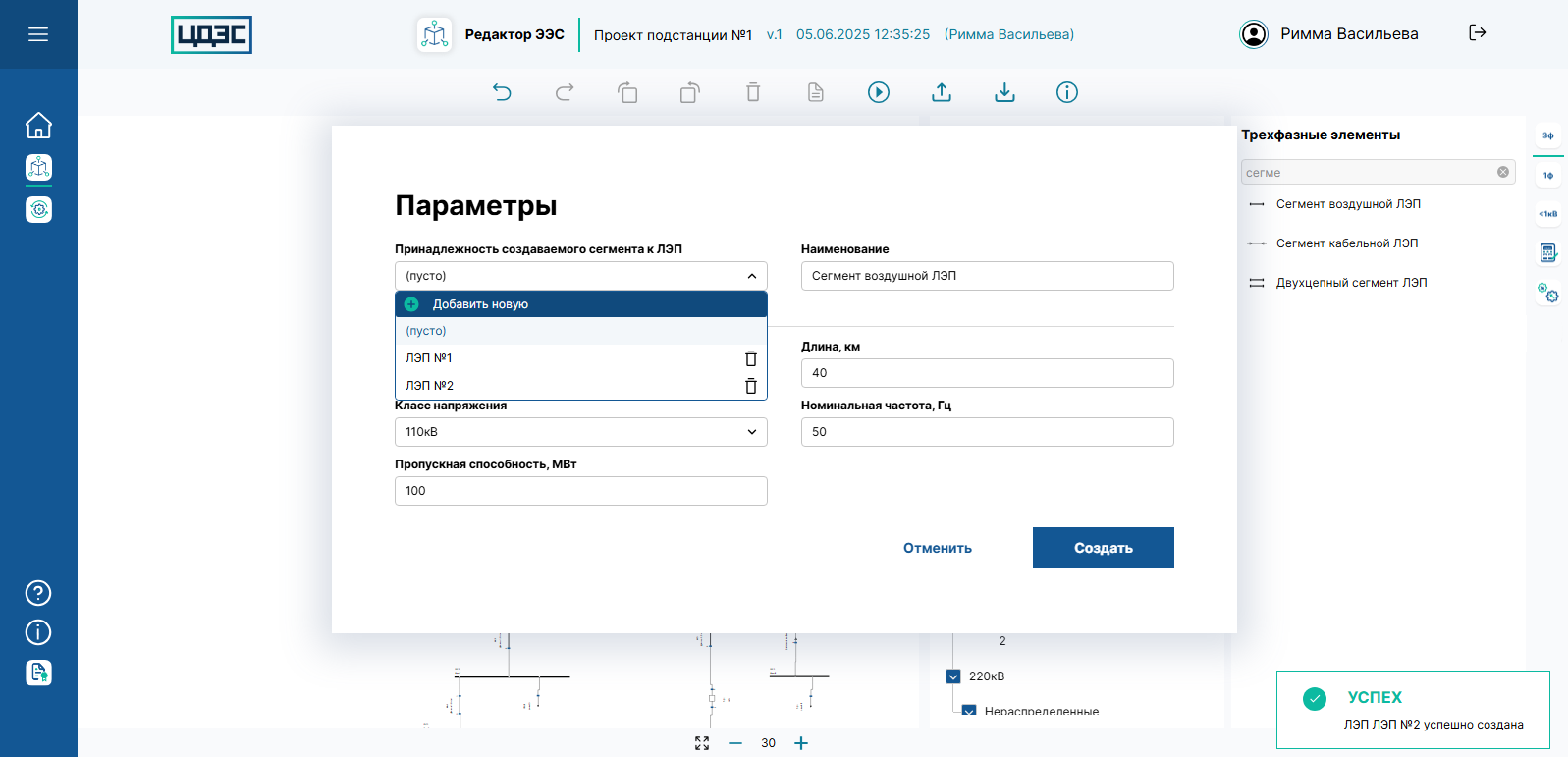

Для создания ЛЭП необходимо нажать на кнопку "Добавить новую" в списке значений параметра "Принадлежность создаваемого сегемента к ЛЭП"/ "Принадлежность цепи 1 к ЛЭП"/ "Принадлежность цепи 2 к ЛЭП".
Далее в строке необходимо ввести наименование создаваемой ЛЭП и подтвердить ввод, нажав на кнопку , или отменить создание подстанции, нажав на кнопку .

Примечание

Наименование ЛЭП должно быть уникальным в рамках схемы информационной модели проекта.

После подтверждения ввода наименования новой ЛЭП приложение выведет сообщение об успешном создании ЛЭП, отобразит ее в структурном дереве "ЛЭП" и списке значений параметра "Принадлежность создаваемого сегмента к ЛЭП"/ "Принадлежность цепи 1 к ЛЭП"/ "Принадлежность цепи 2 к ЛЭП" элемента.

Далее необходимо выбрать созданную ЛЭП в списке значений параметра "Принадлежность создаваемого сегмента к ЛЭП"/ "Принадлежность цепи 1 к ЛЭП"/ "Принадлежность цепи 2 к ЛЭП".
Для удаления ЛЭП необходимо нажать на кнопку "Удалить" в списке значений параметра "Принадлежность создаваемого сегмента к ЛЭП"/ "Принадлежность цепи 1 к ЛЭП"/ "Принадлежность цепи 2 к ЛЭП".

Наименование. Значение параметра заполнено по умолчанию и доступно для редактирования.

Если элемент схемы принадлежит подстанции/ЛЭП, его наименование должно быть уникальным среди элементов принадлежащих данной подстанции/ЛЭП.
Если элемент схемы не принадлежит подстанции/ЛЭП, его наименование должно быть уникальным среди нераспределенных элементов схемы.

Общие параметры. Значения параметров заполнены по умолчанию и доступны для редактирования.

Если при редактировании параметра введено пустое или невалидное значение, поле ввода параметра изменит свой стиль.

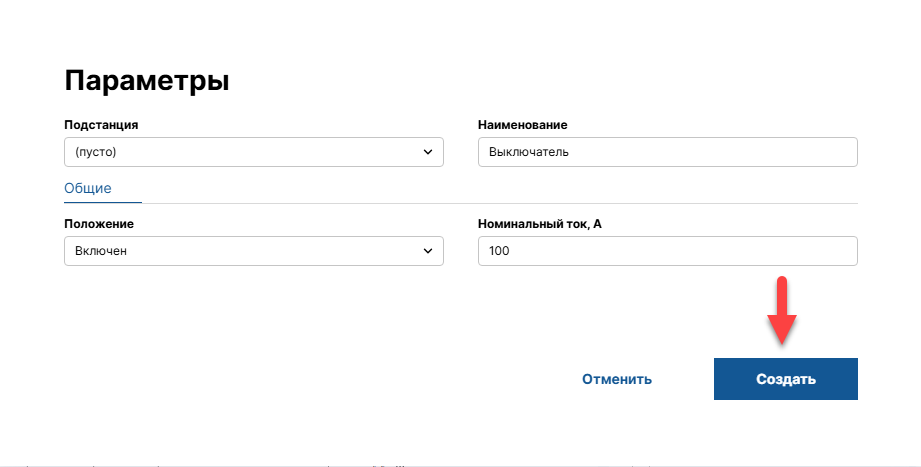

После заполнения параметров элемента необходимо нажать на кнопку "Создать" для его добавления на холст рабочей области графического редактора.

Кнопка "Создать" активна, если значения общих параметров элемента заполнены и принадлежат допустимому диапазону.

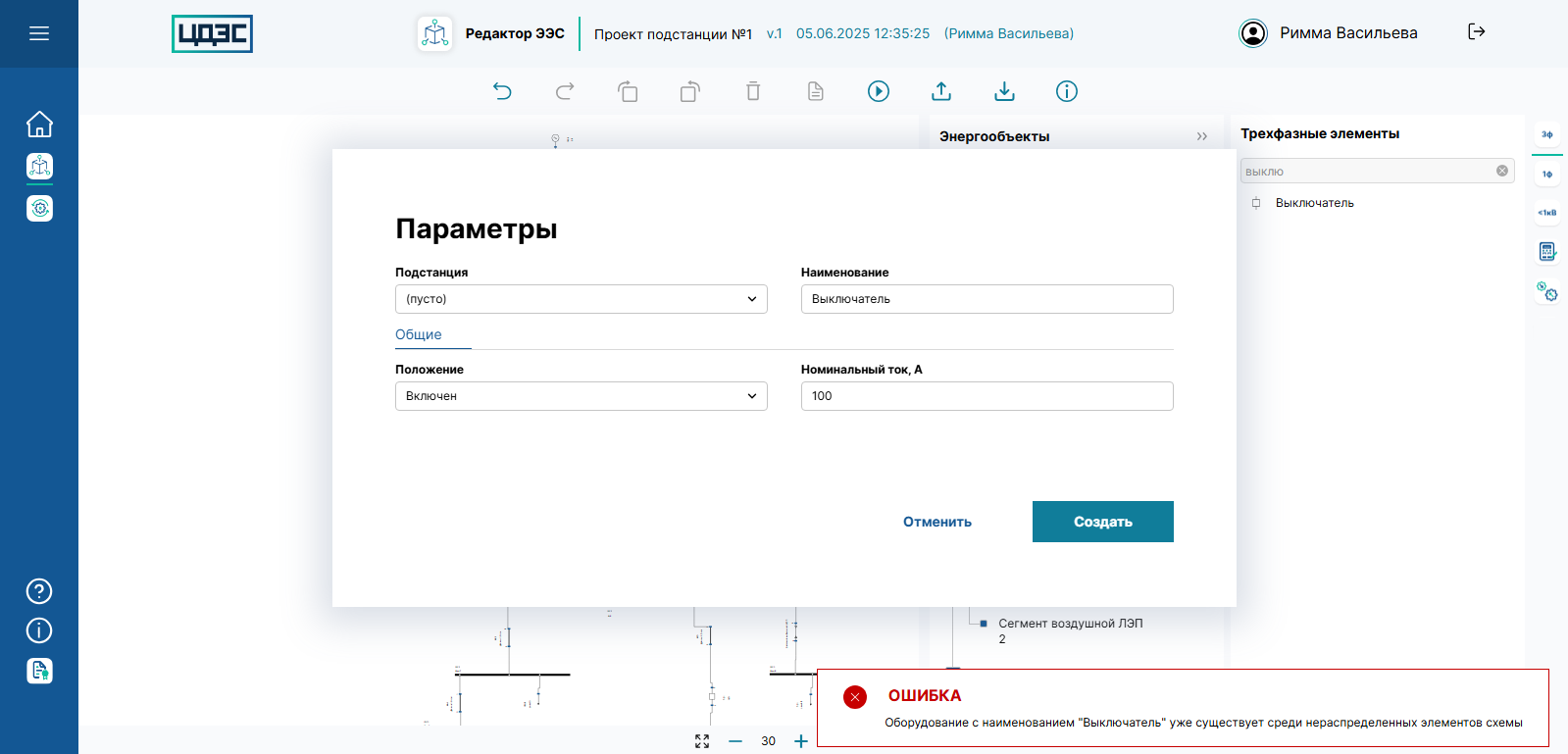

Если наименование элемента не уникально, при клике на кнопку "Создать", приложение сообщит об ошибке.
После клика на кнопку "Создать" элемент будет добавлен на холст рабочей области графического редактора.

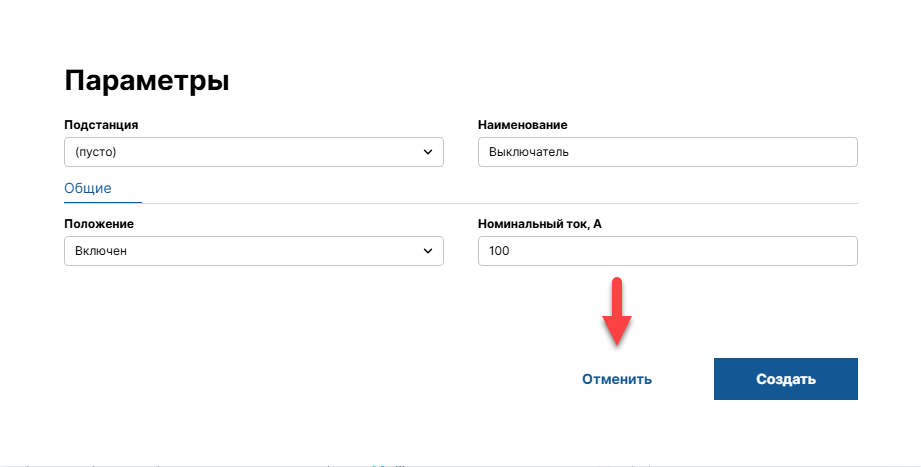

Для отмены добавления нового элемента необходимо нажать на кнопку "Отменить".

Редактирование параметров элемента

Для редактирования параметров элемента, добавленного на схему информационной модели проекта необходимо открыть окно «Параметры» элемента.

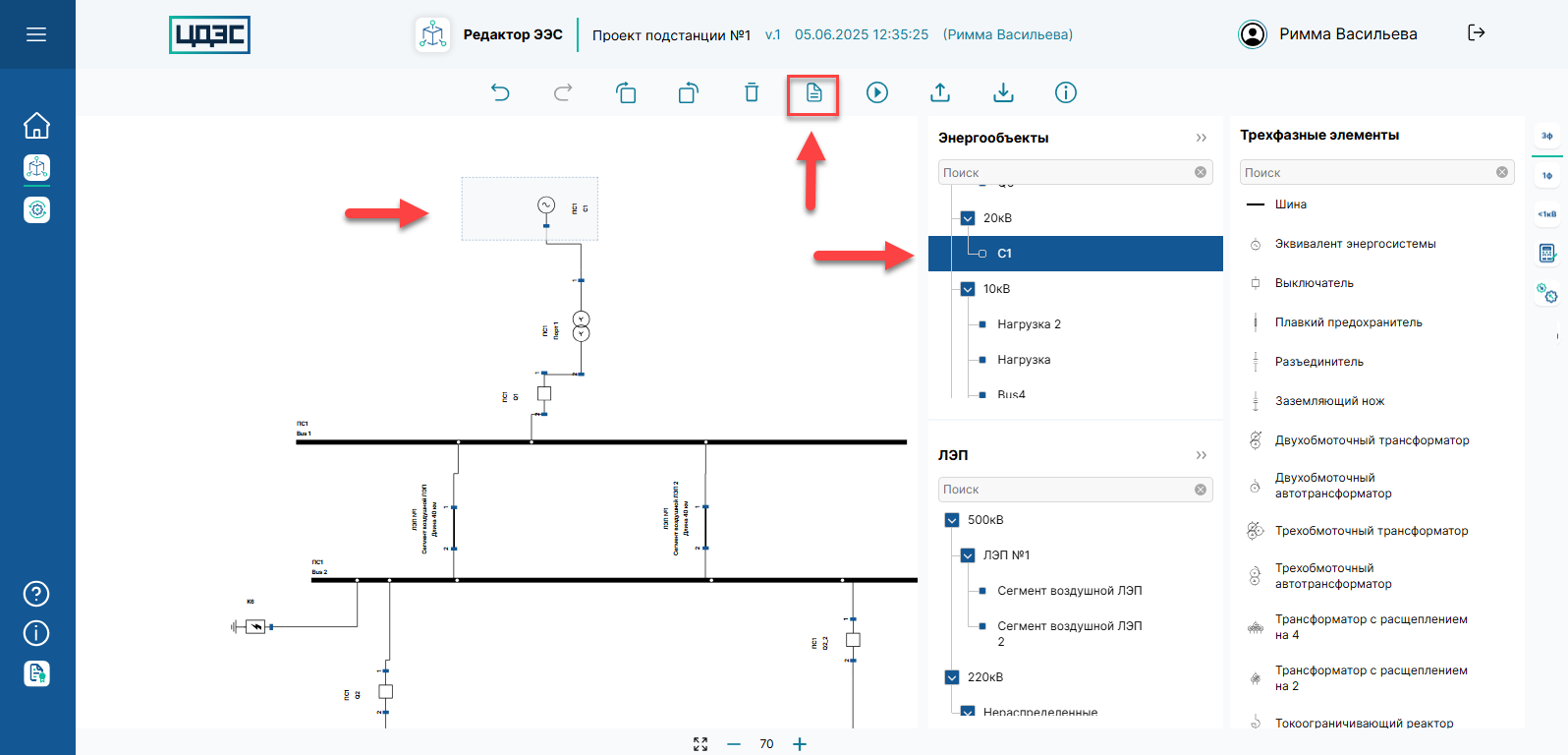

Для открытия окна «Параметры» необходимо сделать двойной клик по элементу на холсте рабочей области графического редактора или установить фокус на элементе на холсте рабочей области и нажать на кнопку «Параметры» на панели инструментов.

Соединение элементов схемы информационной модели

Соединение элементов на холсте рабочей обалсти графического редактора выполняется посредством линии связи.

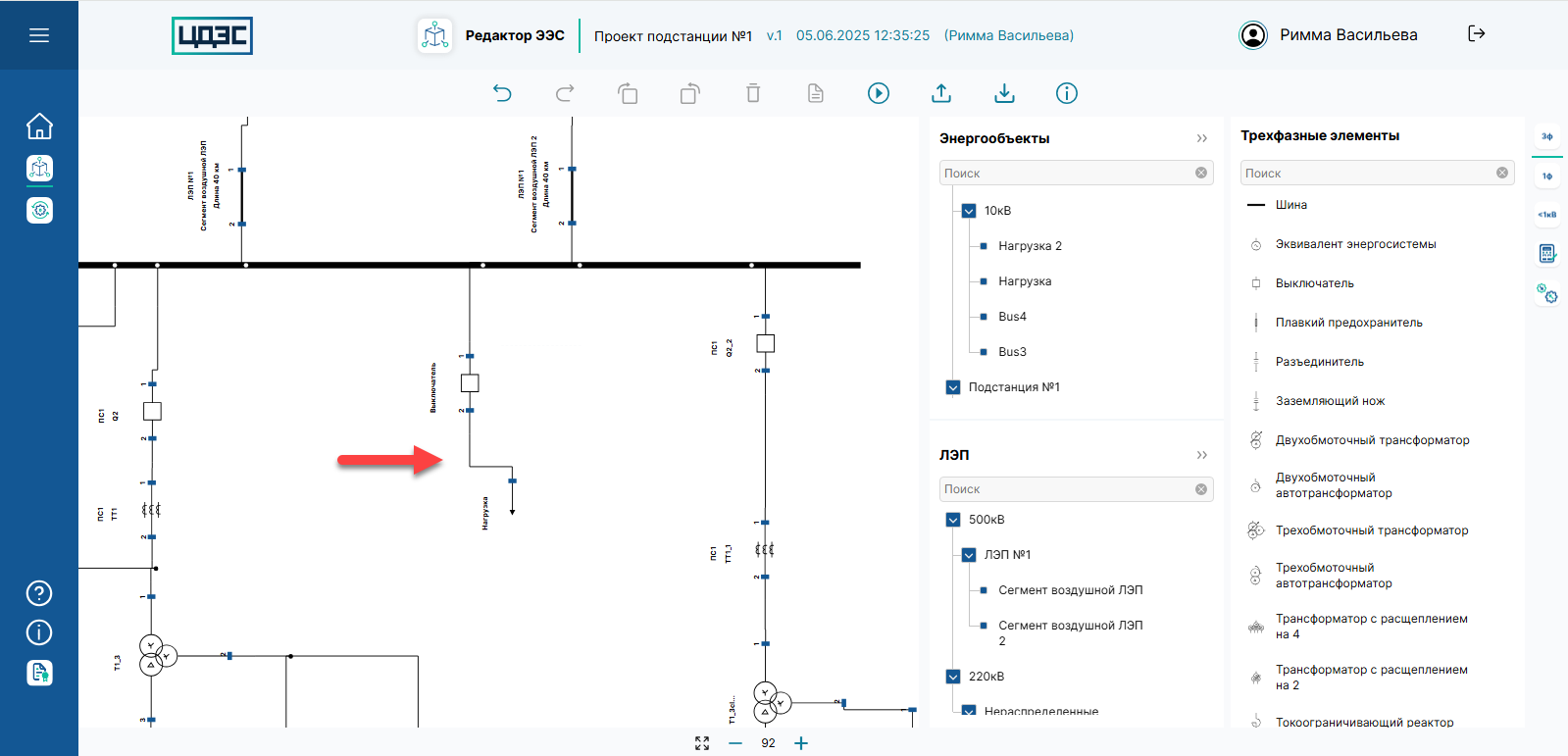

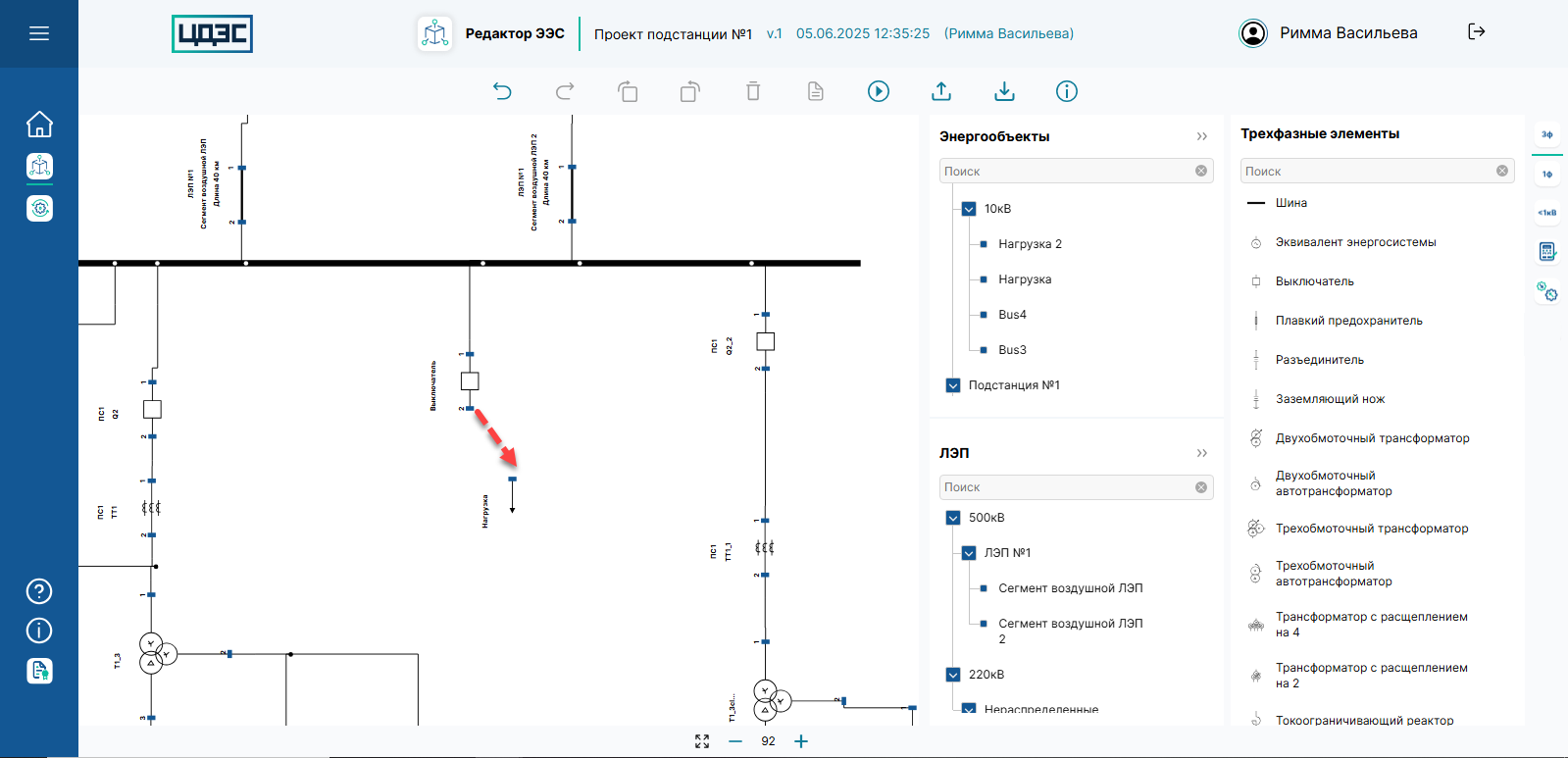

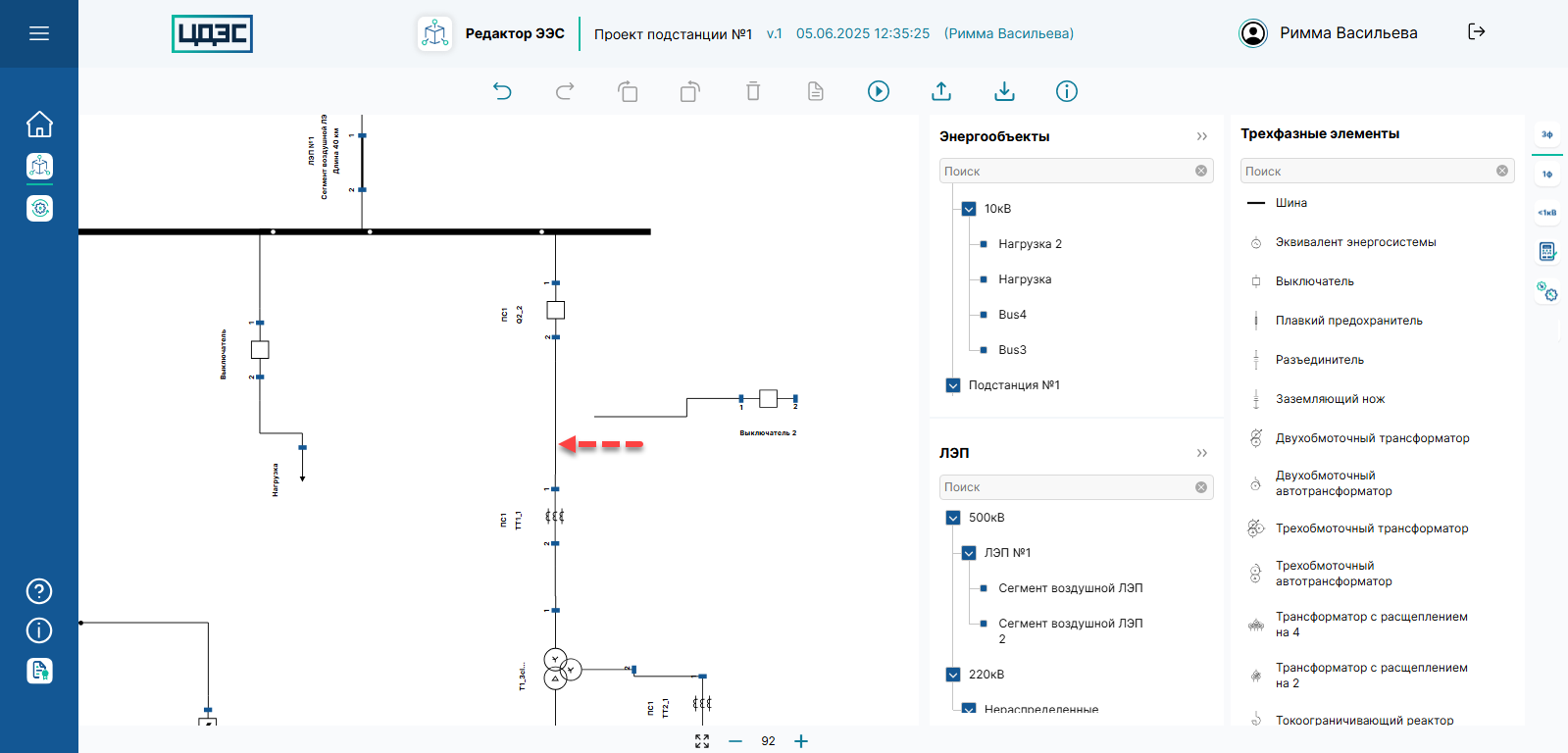

Для соединения элементов необходимо захватить (посредством ЛКМ) свободный терминал элемента и провести линию к терминалу другого элемента.

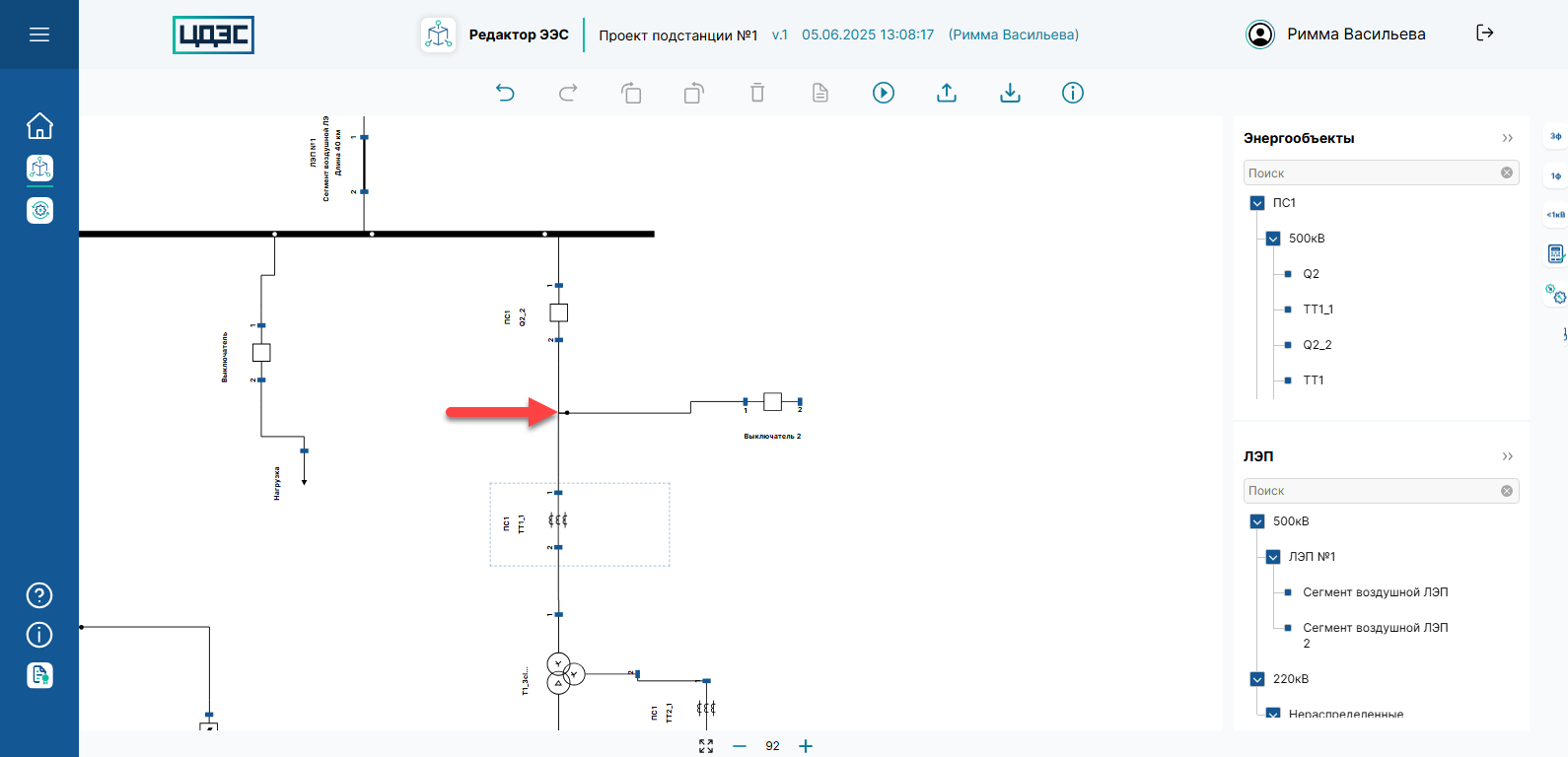

Для присоединения элемента к уже существующей линии связи, необходимо захватить свободный терминал элемента и присоединить его к существующей линии связи - в точке соединения линий связи отобразится connectivity node.

Перемещение элементов в схеме

Приложение поддерживает как перемещение одного элемента схемы, так и перемещение всех выделенных объектов.

Для перемещения одного элемента, необходимо зажать элемент и переместить в пределах рабочей области графического редактора - линии связи, соединяющая перемещенный элемент с другими элементами, будет перестроена.

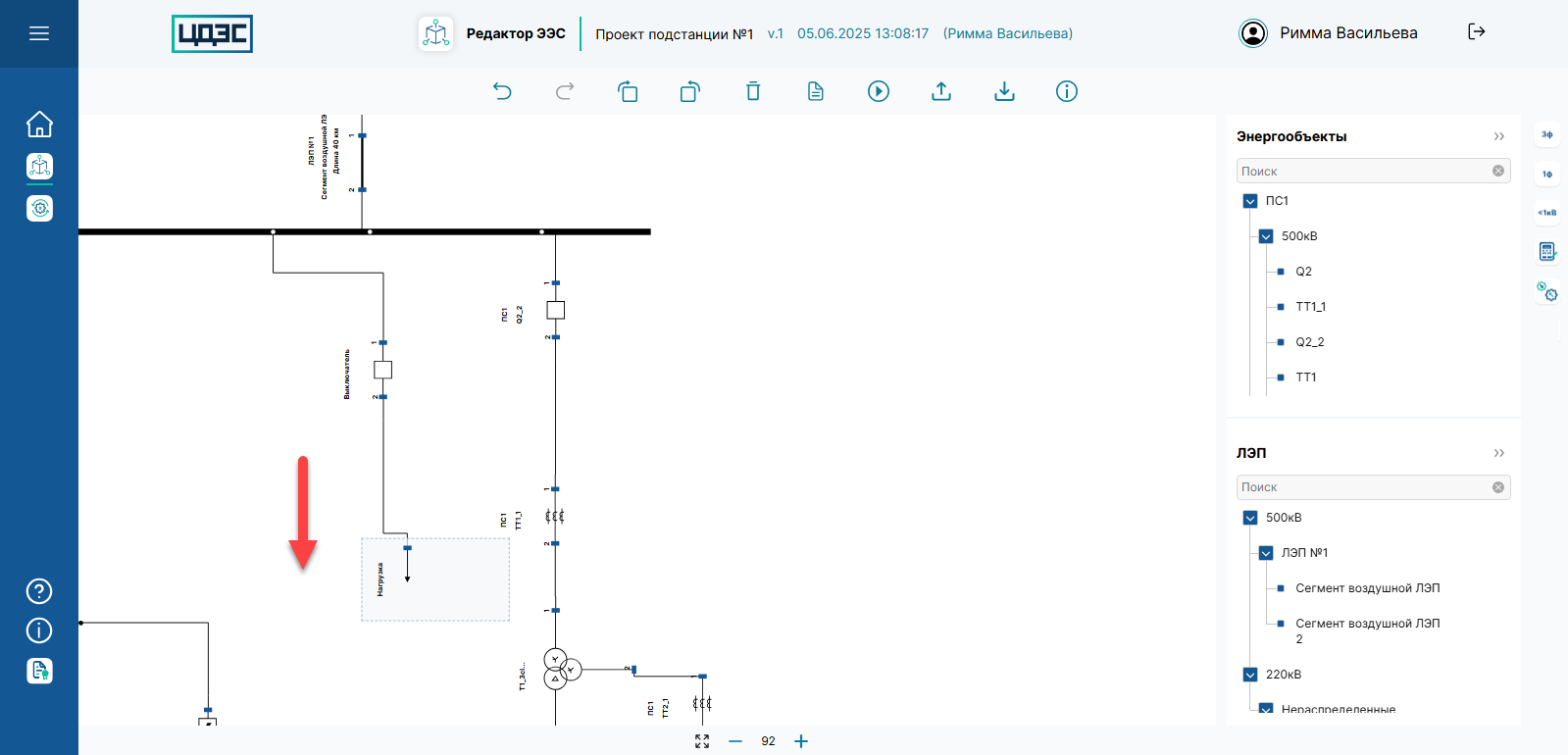

Для перемещения нескольких элементов, необходимо выделить элементы на схеме. Для этого необходимо зажать клавишу «Shift» и выбрать элементы (нажатием ЛКМ по каждому элементу) или создать область, все элементы которой будут выделены.

Для создания области выделения больше одного элемента необходимо зажать клавишу «Shift» и ЛКМ, далее вести мышь в сторону элементов, которые необходимо переместить.

После определения области выделения элементов необходимо захватить один из выделенных элементов и переместить в пределах рабочей области графического редактора - все выделенные элементы будут перемещены в пределах рабочей области графического редактора (длина линий связи и их расположение между).

Удаление элементов из схемы информационной модели

Удалить из схемы можно как один элемент, так и все выделенные элементы.

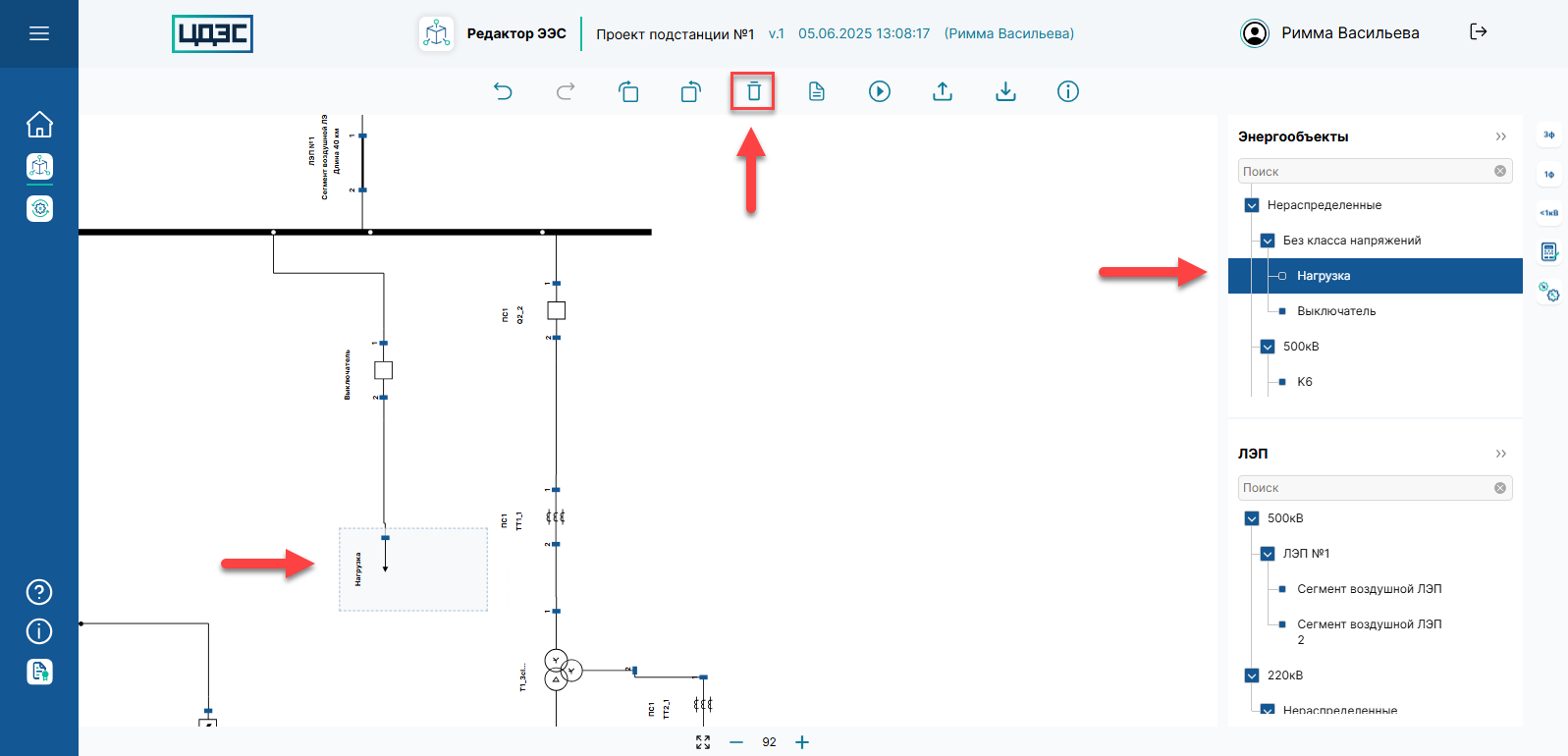

Для удаления элемента из схемы необходимо выбрать элемент (нажатием ЛКМ по элементу) и нажать клавишу «Delete» или кнопку «Удалить» на панели инструментов - элемент будет удален из схемы и из структурного дерева проекта.

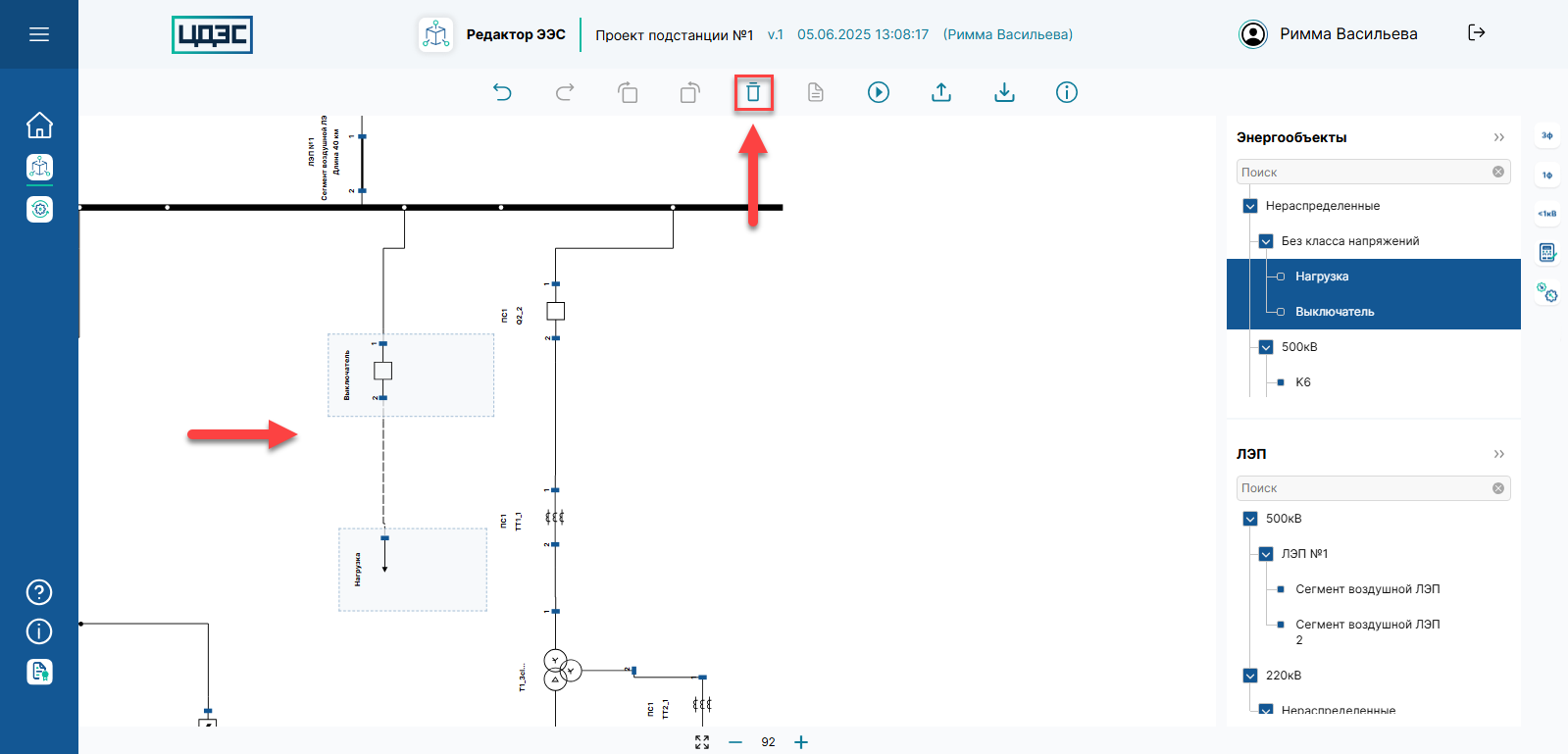

Чтобы удалить группу элементов, необходимо выделить элементы на схеме. Для этого необходимо зажать клавишу «Shift» и выбрать элементы (нажатием ЛКМ по каждому элементу) или создать область, все элементы которой будут выделены.

Для создания области выделения больше одного элемента необходимо зажать клавишу «Shift» и ЛКМ, далее вести мышь в сторону элементов, которые необходимо удалить.

После определения области выдаления элементов необходимо нажать клавишу «Delete» или кнопку «Удалить» на панели инструментов - элементы будут удалены из схемы и из структурного дерева проекта.

Валидация схемы информационной модели

Для проверки правильности сборки схемы информационной модели и дальнейшего использования данной схемы в приложении «Симулятор ЭЭС» необходимо провести ее валидацию.

В ходе валидации схемы информационной модели приложение "Редатор ЭЭС" проверяет выполнение условий:

все обязательные параметры элементов, присутствующих на схеме, заполнены.
все линии связи подключены.
все линии связи соединяют элементы одного уровня напряжения.
отсутствуют неподключенные порты элементов, присутствующих на схеме.
в сети нет островов, изолированных элементов от общей сети.
классы напряжений трансформаторов в одном общем подграфе должны совпадать.
проверка на наличие энергосистемы в проекте.

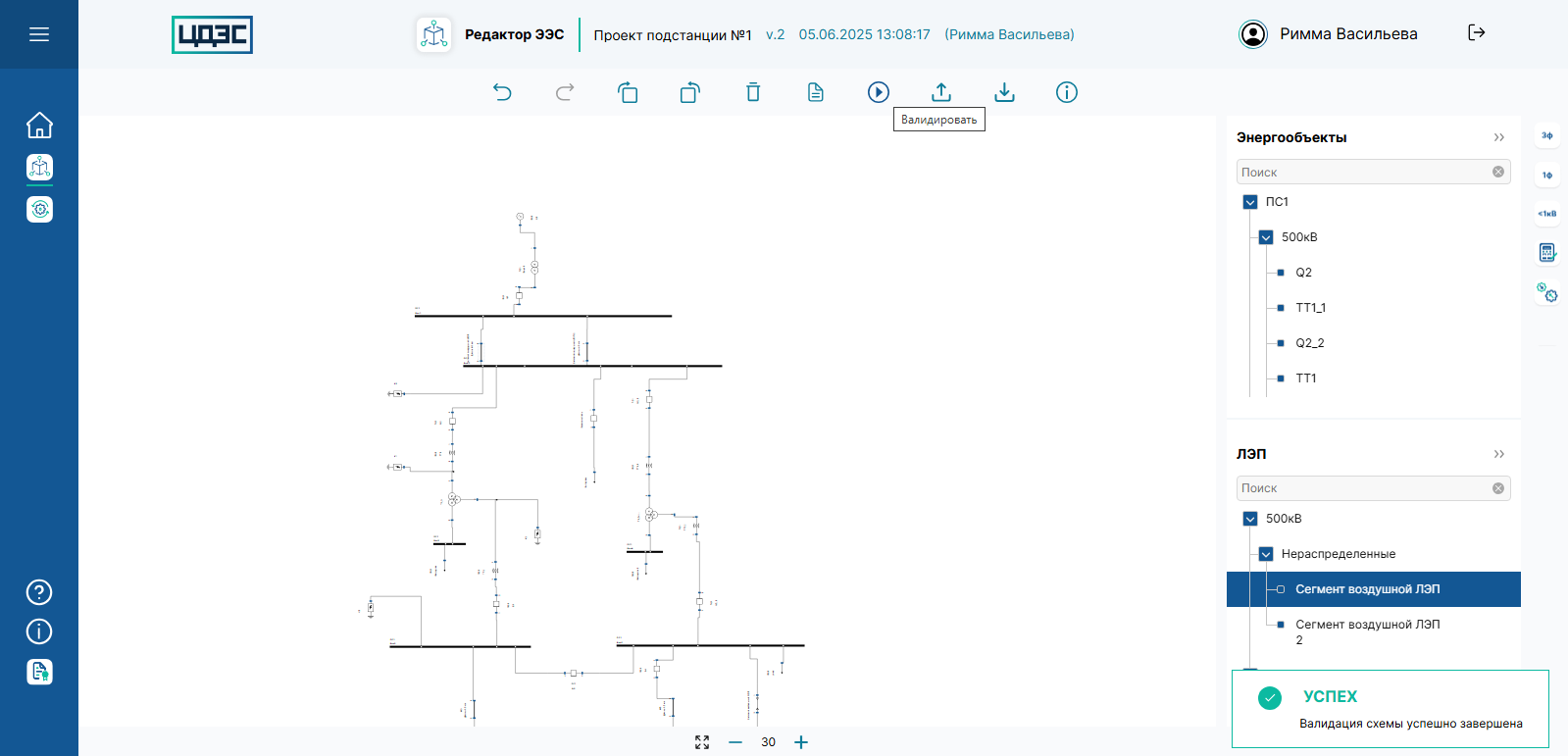

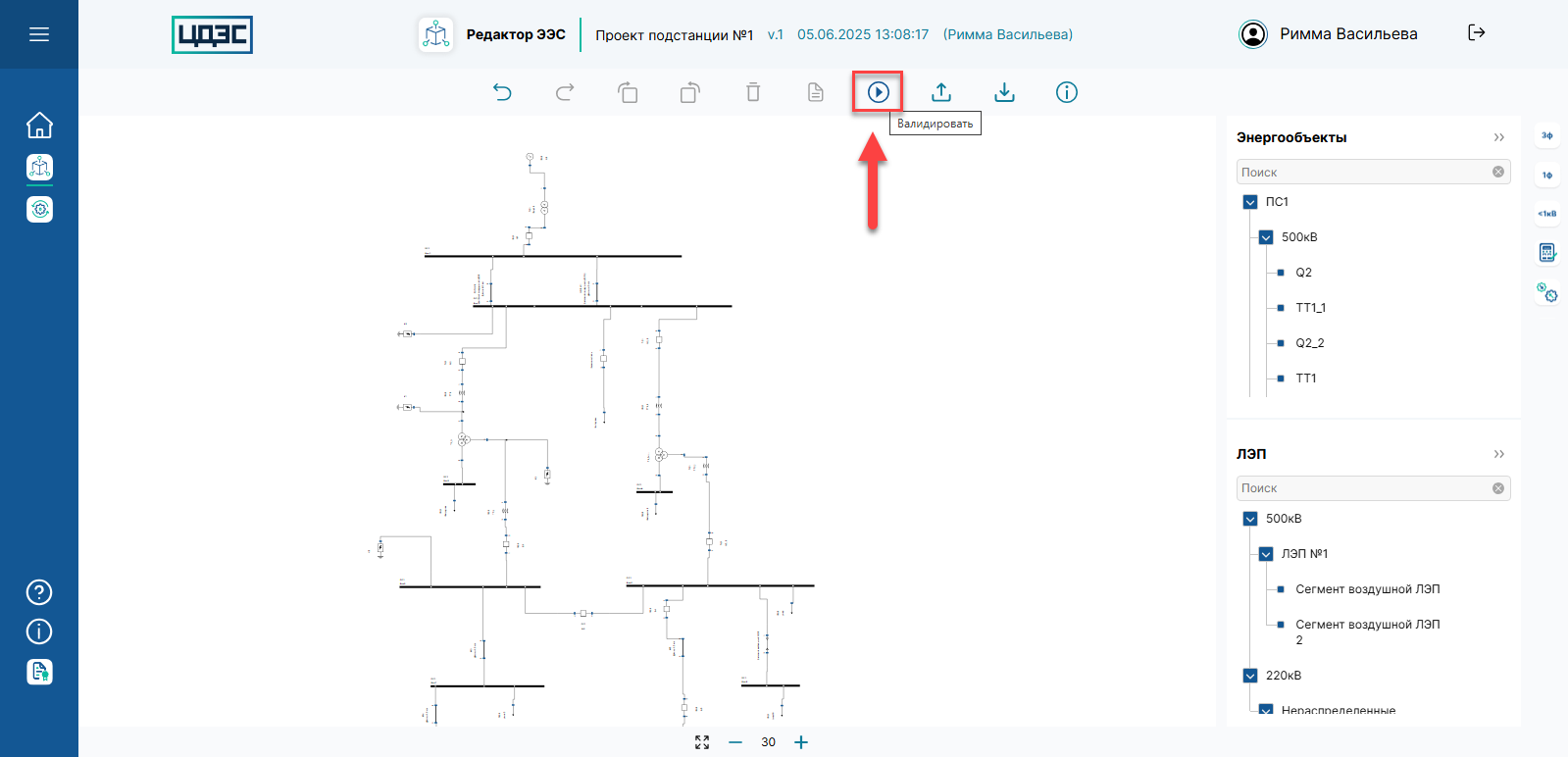

Для выполнения валидации схемы необходимо нажать на кнопку «Валидировать» на панели инструментов.

Если выполнены все условия валидации, приложение сообщит об ее успешном завершении и обновит версию информационной модели проекта и время последней валидации в шапке приложения.

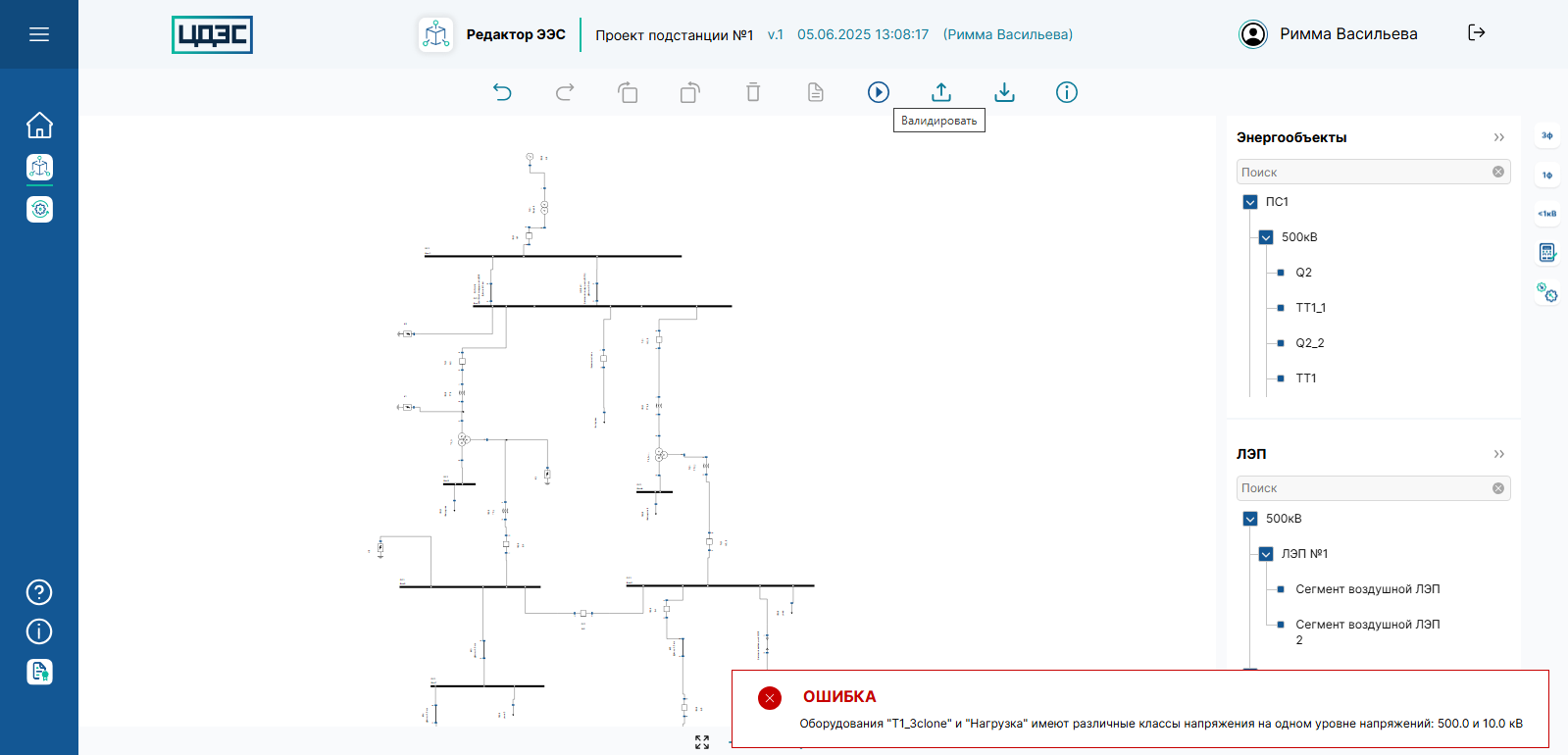

Если не выполнены все условия валидации, приложение сообщит об ошибке.

Экспорт схемы информационной модели

Приложение "Редактор ЭЭС" поддерживает экспорт схемы информационной модели в форматах SSD, CIM, JSON, SVG.

Для экспорта схемы информационной модели необходимо нажать на кнопку "Экспорт" на панели инструментов.

При клике на кнопку "Экспорт" на панели инструментов будет открыто окно выбора формата экспорта схемы информационной модели проекта.

Экспорт SSD

Для экспорта в формате SSD необходимо перейти на вкладку "SSD" - на форме экспорта будет отображен перечень подстанций, которые заданы в информационной модели проекта.

Примечание

Экмпорт SSD доступен только для валидной схемы информационной модели проекта.

Для экспорта в формате SSD необходимо выбрать одну или несколько подстанций, которые присутствуют в схеме информационной модели и нажать на кнопку "Экспорт".

После клика на кнопку "Экспорт" на АРМ пользователя будет загружен файл в формате *.zip, содержащий SSD файл/файлы для выбранных подстанций.

Экспорт CIM

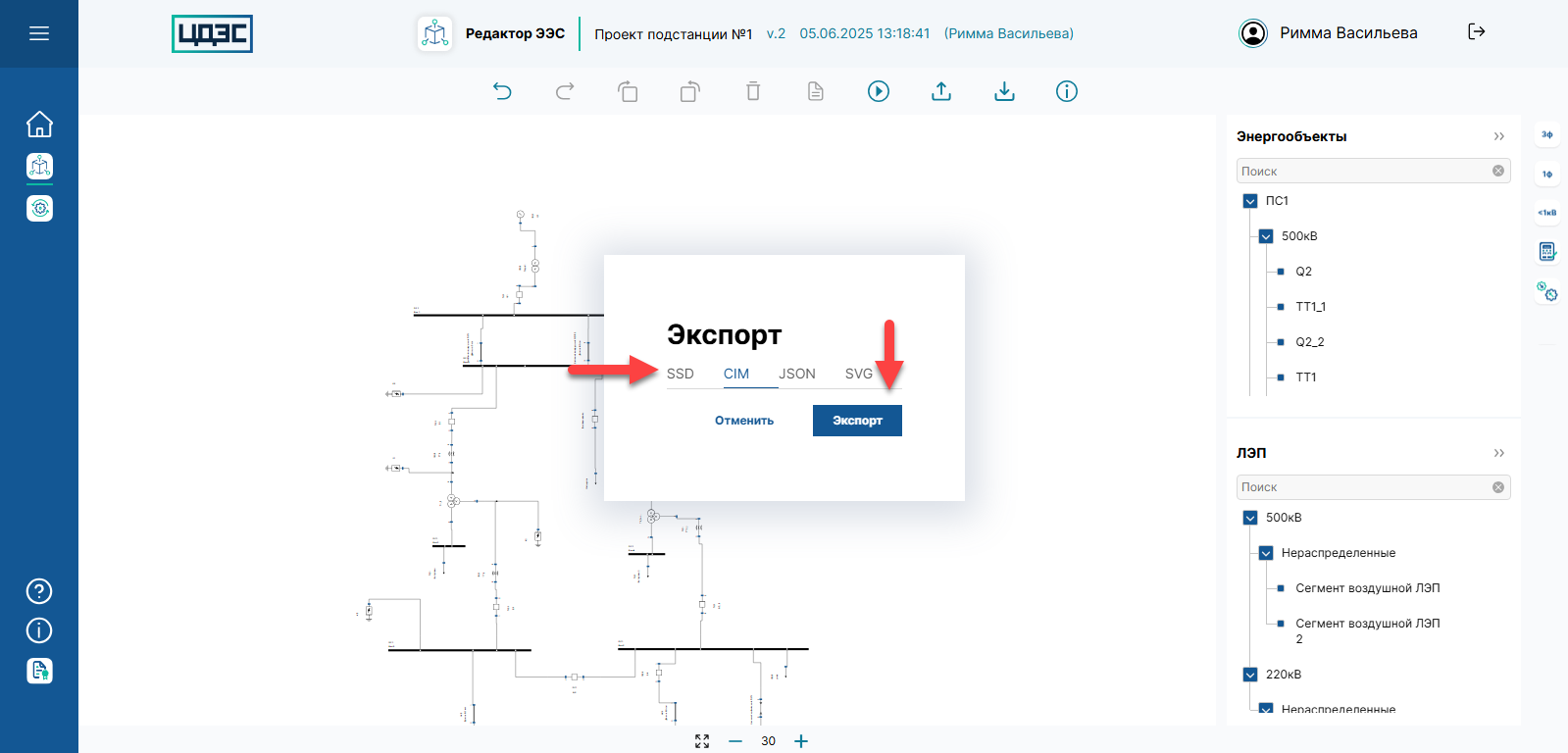

Для экспорта в формате CIM необходимо перейти на вкладку "CIM" и нажать на кнопку "Экспорт".

Примечание

Экмпорт CIM доступен только для валидной схемы информационной модели проекта.

После клика на кнопку "Экспорт" на АРМ пользователя будет загружен файл в формате *.zip, содержащий CIM-модель проекта.

Экспорт JSON

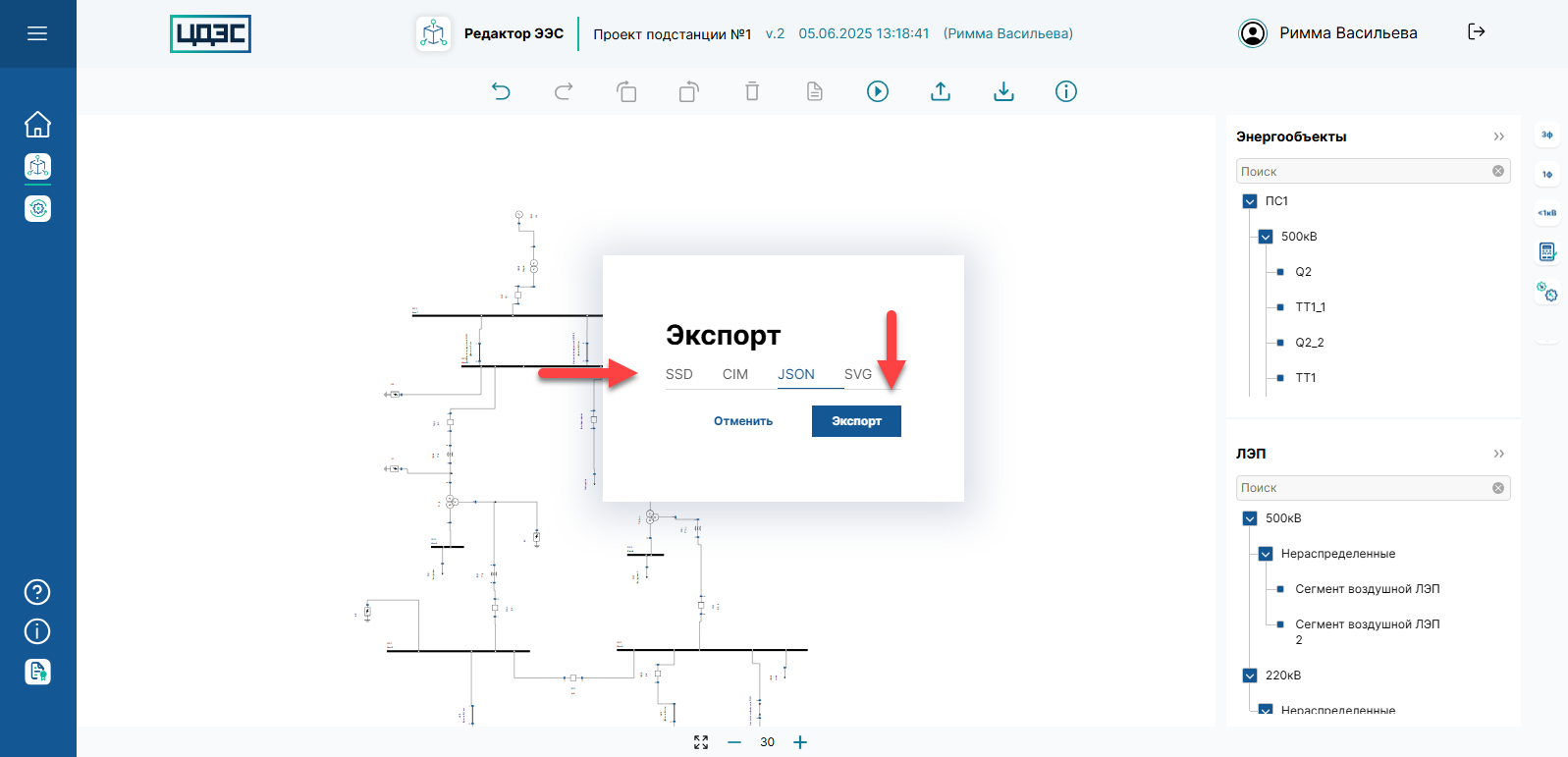

Для экспорта в формате JSON необходимо перейти на вкладку "JSON" и нажать на кнопку "Экспорт".

После клика на кнопку "Экспорт" на АРМ пользователя будет загружен файл в формате *.JSON, содержащий модель проекта.

Экспорт SVG

Экспорт в формате *.SVG доступен как для всей схемы информационной модели проекта, так и для ее сегмента:

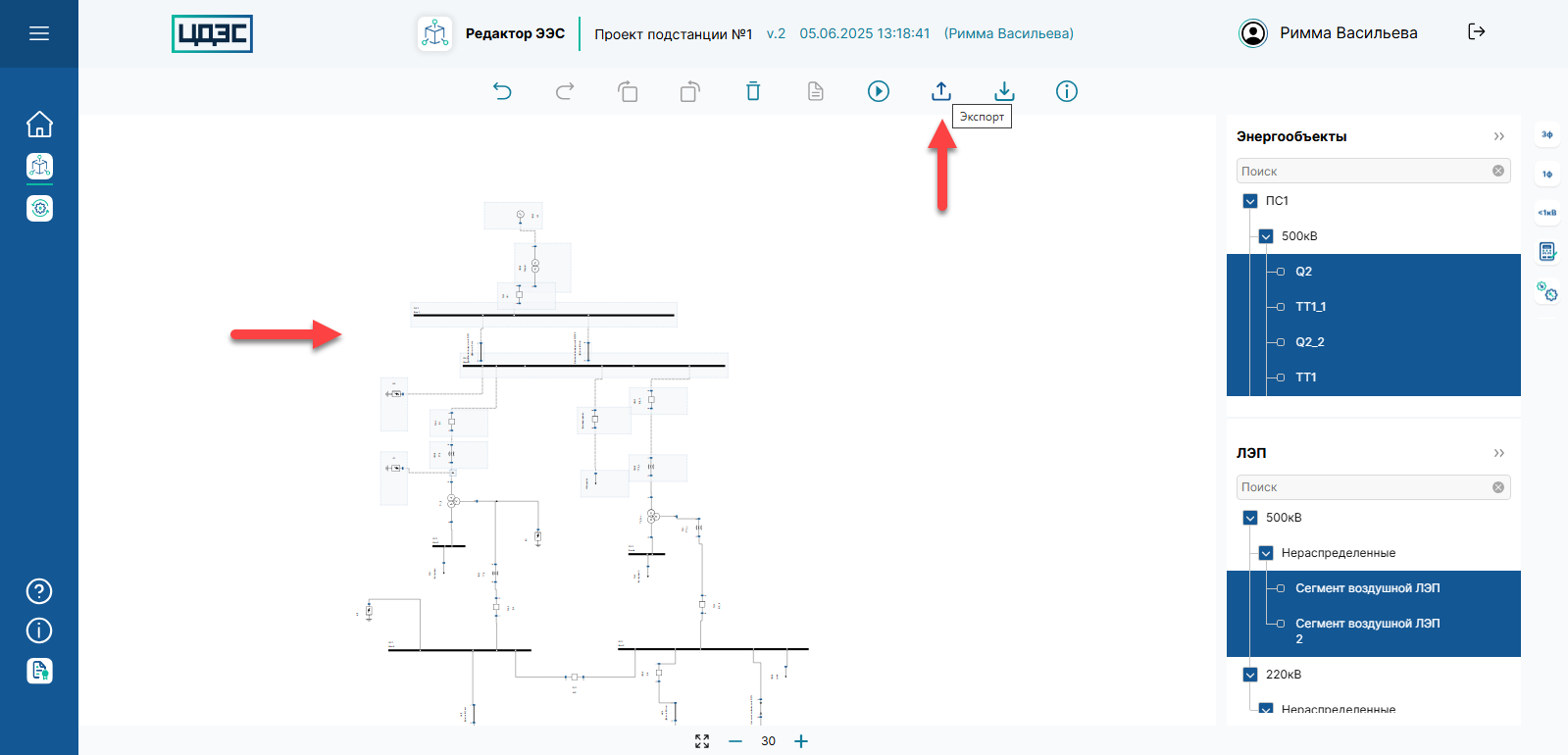

для экспорта схемы информационной модели проекта необходимо на панели инструментов нажать на кнопку "Экспорт", далее перейти на вкладку "SVG".
для экспорта сегмента схемы информационной модели проекта необходимо выделить требуемый сегмент на схеме при помощи комбинации "ЛКМ + Shift", далее на панели инструментов нажать на кнопку "Экспорт" и перейти на вкладку "SVG".

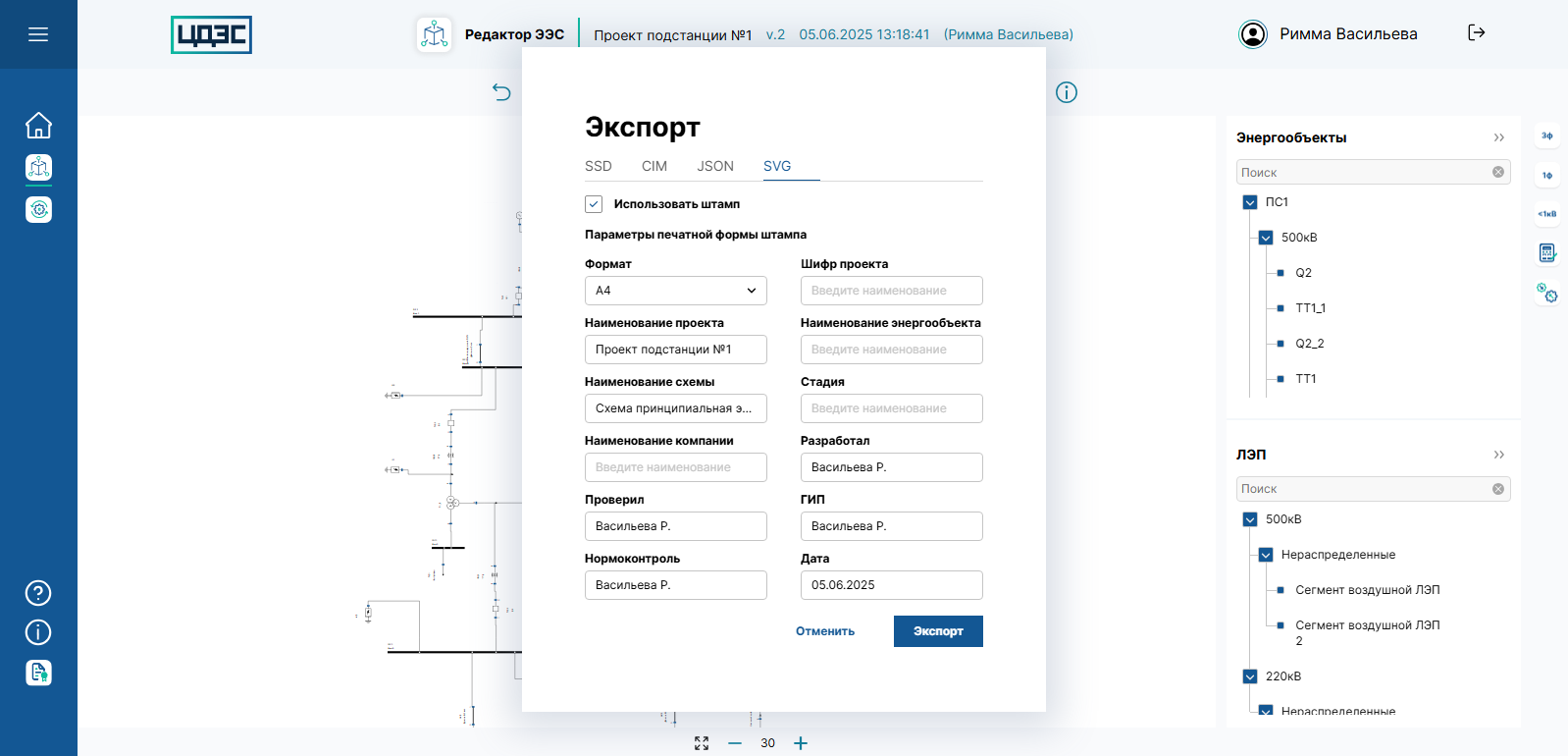

Далее на вкладке "SVG" модального окна "Экспорт" необходимо задать параметры экспорта.

чекбокс "Использовать штамп":
- если экспортируемый файл, должно содержать штамп, чекбокс должен быть установлен.
- если экспортируемый файл должен содержать только изображение схемы информационной модели, чекбокс должен быть снят.
"Параметры печатной формы штампа": состав параметров доступен для редактирования, если на форме модального окна установлен чекбокс "Использовать штамп".

Примечание

Значения параметров печаной формы штампа не обязательны для заполнения при экспорте схемы информационной модели в формате *.SVG.

Состав параметров штампа:

Параметр печатной формы	Значение	Примечание
Формат	Параметр заполнен по умолчанию и доступен для редактирования.	Параметр определяет формат экспортируемого изображения штампа.
Шифр проекта	Параметр не заполнен по умолчанию и доступен для редактирования. Значение параметра необходимо ввести вручную.	Максимальное количество символов = 48.
Наименование проекта	По умолчанию в качестве значения параметра установлено наименование проекта. Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 102.
Наименование энергообъекта	Параметр не заполнен по умолчанию и доступен для редактирования. Значение параметра необходимо ввести вручную.	Максимальное количество символов = 70.
Наименование схемы	По умолчанию в качестве значения параметра установлено значение "Схема принципиальная электрическая". Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 70.
Стадия	Параметр не заполнен по умолчанию и доступен для редактирования. Значение параметра необходимо ввести вручную.	Максимальное количество символов = 2.
Наименование компании	Параметр не заполнен по умолчанию и доступен для редактирования. Значение параметра необходимо ввести вручную.	Максимальное количество символов = 40.
Разработал	По умолчанию в качестве значения параметра устанавливается "ГИП" проекта. Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 14.
Проверил	По умолчанию в качестве значения параметра устанавливается "ГИП" проекта. Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 14.
ГИП	По умолчанию в качестве значения параметра устанавливается "ГИП" проекта. Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 14.
Нормоконтроль	По умолчанию в качестве значения параметра устанавливается "ГИП" проекта. Значение параметра доступно для редактирования вручную.	Максимальное количество символов = 14.
Дата	По умолчанию в качестве значения параметра устанавливается текущая дата. Значение параметра доступно для редактирования вручную.	Для ввода значения доступны только цифры.

После клика на кнопку "Экспорт" на АРМ пользователя будет загружен файл в формате *.SVG, содержащий изображение схемы информационной модели проекта.

Импорт

Приложение "Редактор ЭЭС" поддерживает импорт схемы информационной модели в форматах CIM и JSON.

Для импорта схемы информационной модели необходимо нажать на кнопку "Импорт" на панели инструментов.

При клике на кнопку "Импорт" на панели инструментов будет открыто окно выбора формата импорта схемы информационной модели проекта.

Импорт CIM

Для импорта CIM-модели проекта необходимо на форме модального окна импорта открыть вкладку "CIM" и нажать на кнопку "Импорт".

Далее на АРМ пользователя выбрать путь к файлу в формате *.xml, содержащему CIM-модель, и подтвердить выбор.

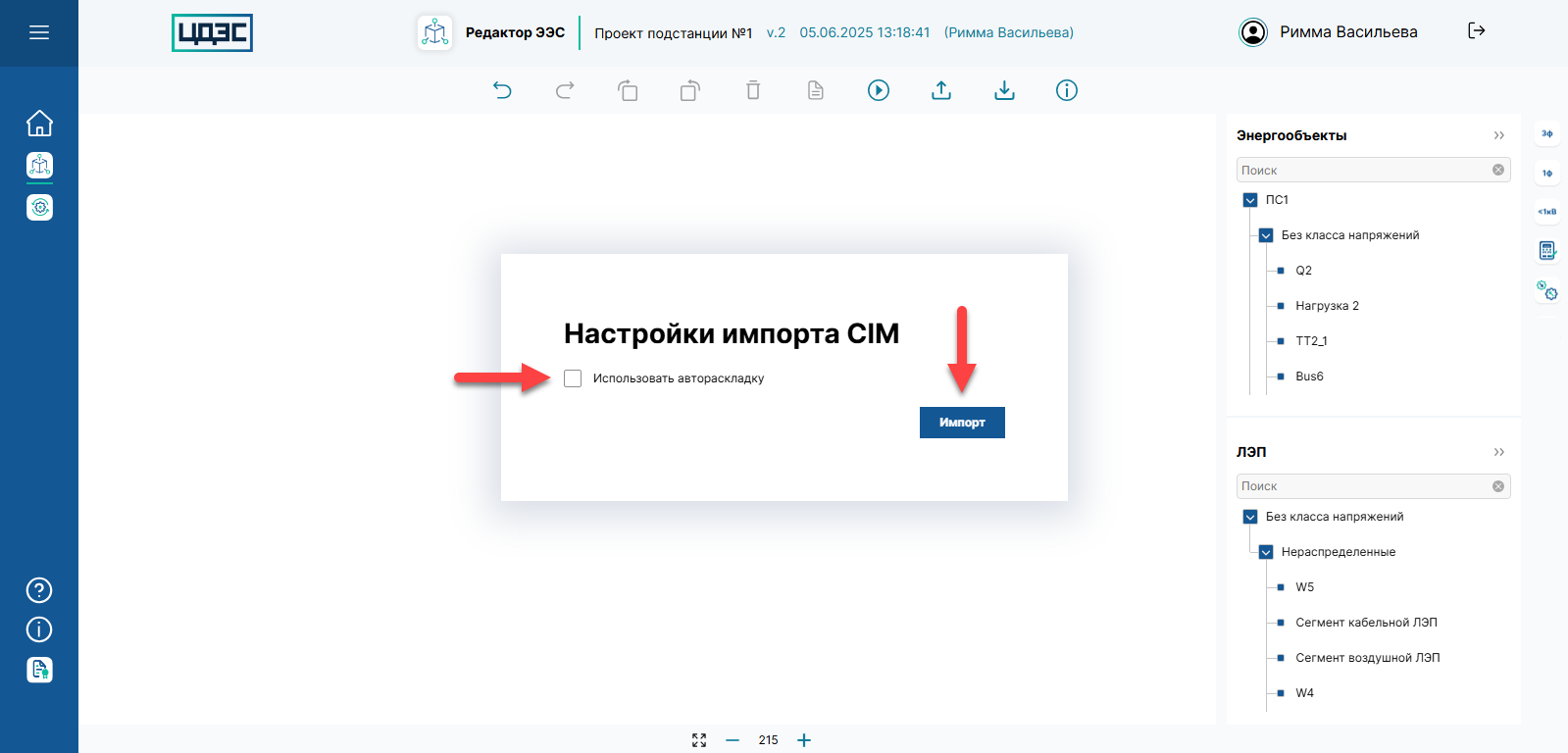

После подтверждения выбора файла на форме модального окна "Настройка импорта CIM" необходимо снять галку "Использовать автораскладку" и нажать на кнопку "Импорт".

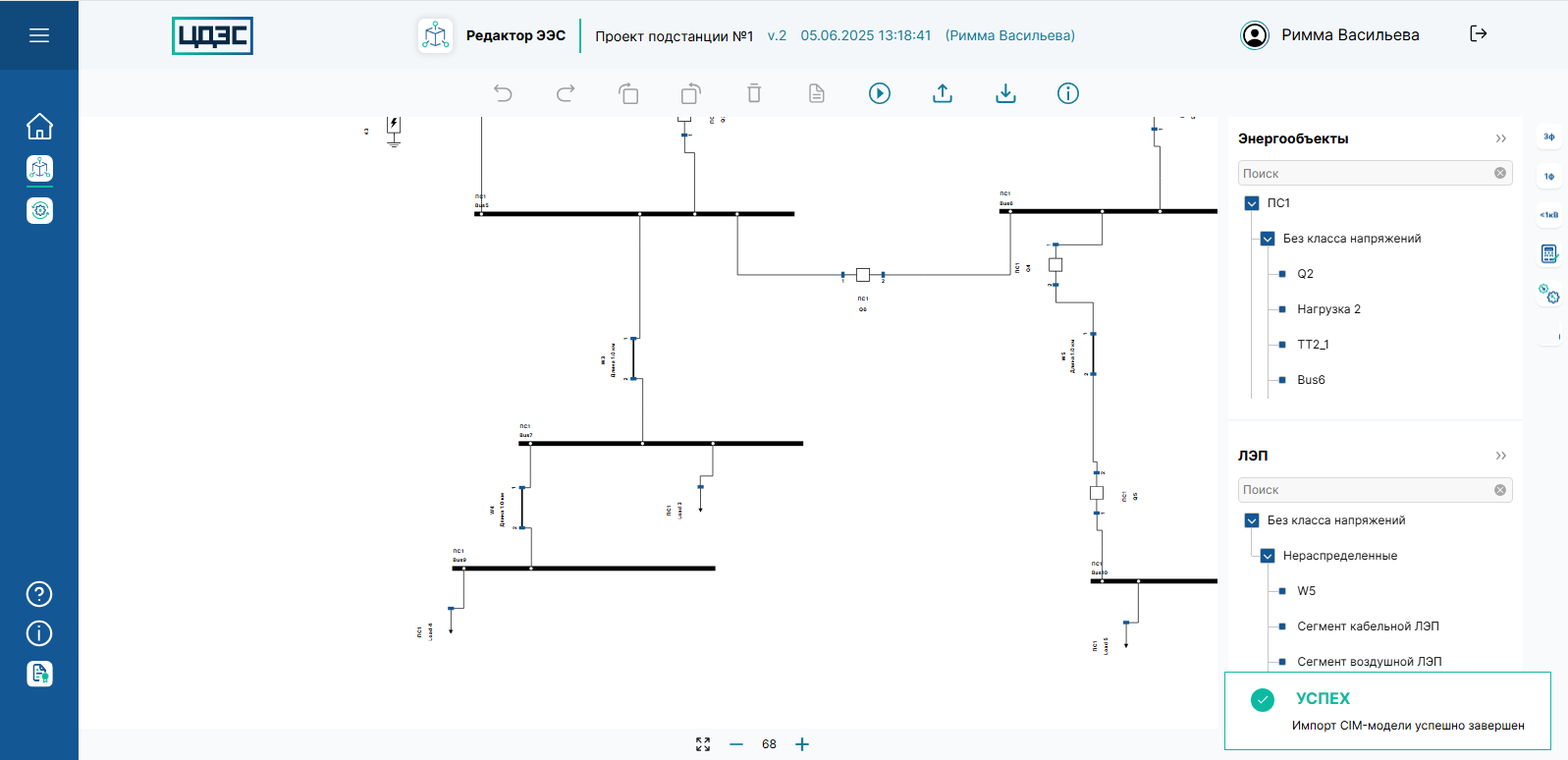

После подтверждения действия приложение импортирует схему информационной модели проекта из CIM-модели.

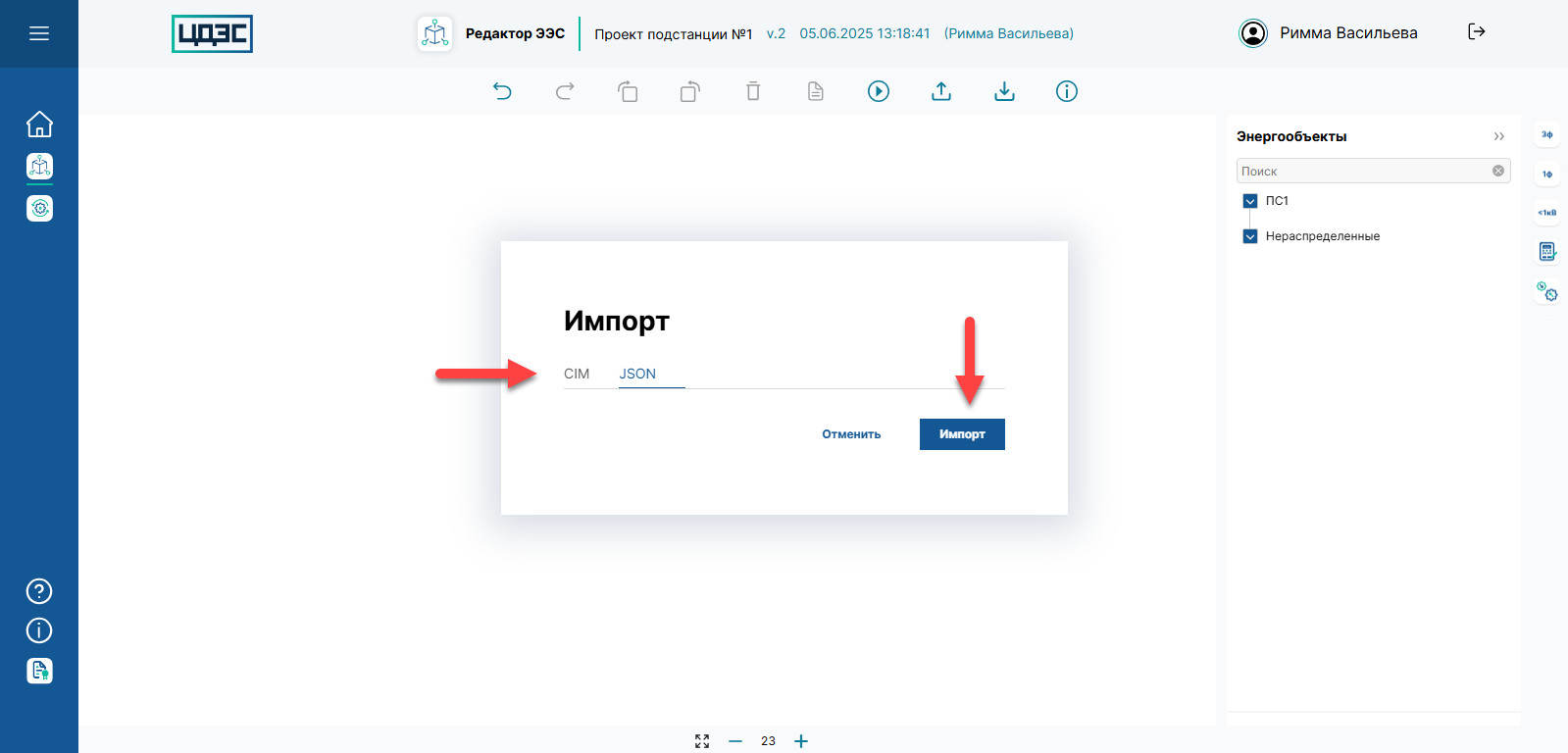

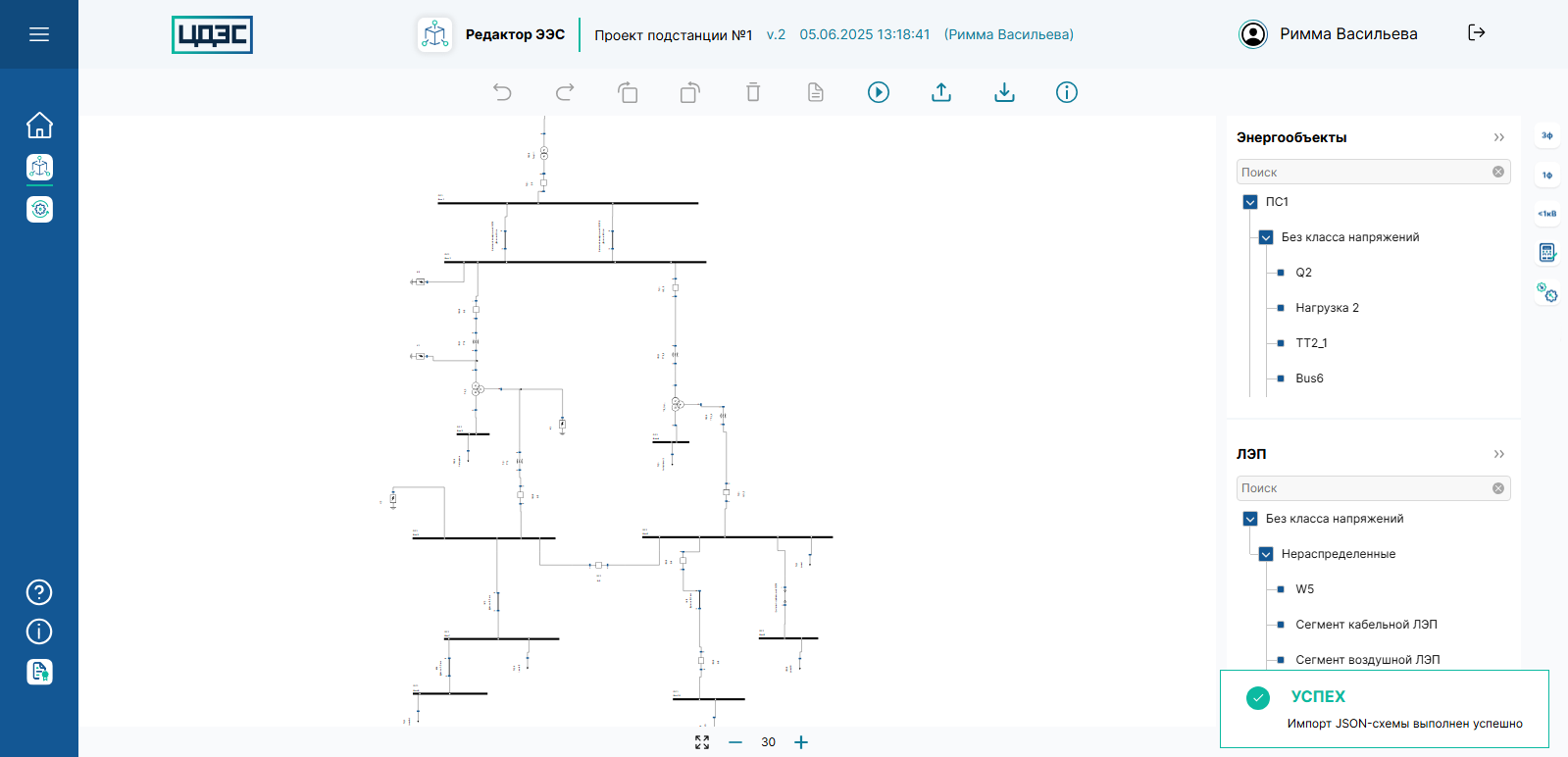

Импорт JSON

Для импорта схемы информационной модели проекта в формате JSON необходимо на форме модального окна импорта открыть вкладку "JSON" и нажать на кнопку "Импорт".

Далее на АРМ пользователя выбрать путь к файлу в формате *.json, содержащему модель проекта, и подтвердить выбор.

После подтверждения выбора файла в проект будет импортирована схемы информационной модели проекта.

Сохранение схемы информационной модели проекта

Все изменения схемы информационной модели проекта сохраняются динамически. Дополнительное сохранение изменений не требуется.
